Puedes dibujar imágenes multicolor con plotters iDraw dividiendo una imagen en capas de color usando DrawingbotV3, exportándola como un archivo SVG, luego importándola en Inkscape y asignando cada capa a diferentes colores de bolígrafo. Cada capa es dibujada por separado por los plotters iDraw H SE, H o 2.0 para crear una obra de arte a todo color.
¿Qué es el trazado con bolígrafo multicolor?
El trazado con bolígrafo multicolor es un proceso donde una sola imagen se divide en múltiples capas, cada una representando un color diferente. Cada capa se dibuja individualmente usando diferentes bolígrafos, permitiendo que el resultado final aparezca como una ilustración a color. Esta guía explica cómo dibujar imágenes coloridas con plotters de bolígrafo, incluyendo cómo generar archivos SVG por capas para flujos de trabajo con múltiples bolígrafos usando:
Es especialmente útil para usuarios que desean:
- dibuja imágenes multicolor con iDraw
- convierte fotos en obras vectoriales por capas
- dibuja fotos coloridas con plotters usando múltiples bolígrafos
Preparación
1. Software requerido
DrawingbotV3
Descárgalo aquí:
https://github.com/SonarSonic/DrawingBotV3
- Compatible con macOS, Windows, Linux
- Disponible en versiones gratuita y de pago
- Puedes elegir según tus necesidades
Inkscape
Versión más reciente recomendada:
https://idrawpenplotter.com/downloads
Después de la instalación, asegúrate de actualizar los archivos de la extensión iDraw Pen Plotter.
2. Imágenes / Fotos
Puedes usar:
- Fotos desde tu teléfono
- Imágenes descargadas en línea
- Retratos de familia o amigos
- Cualquier obra de arte o foto de paisaje
Estos se convertirán en dibujos vectoriales multicapa.
Guía paso a paso
Paso 1 - Instalar e importar imagen en DrawingbotV3
- Descarga e instala DrawingbotV3 (la versión gratuita es suficiente para pruebas)
- Abre el software
- Ve a Archivo → Importar Imagen
- Selecciona tu imagen o foto
La imagen se cargará en el espacio de trabajo para su procesamiento.
Paso 2 - Generar estilos de dibujo multicapa
Ajusta los parámetros para crear el efecto visual deseado:
- Modelo de generación de ruta
- Configuración del comportamiento del bolígrafo
- Reglas de separación de capas
Ejemplos de Modos de Ruta:
Módulo de Ruta de Líneas de Boceto
Este modo crea una representación artística basada en líneas (utilizado para dibujos estilo boceto).
Módulo de ruta de cuadrados de boceto
Este modo genera un estilo artístico basado en bloques (usado para salida tipo píxel o geométrica).

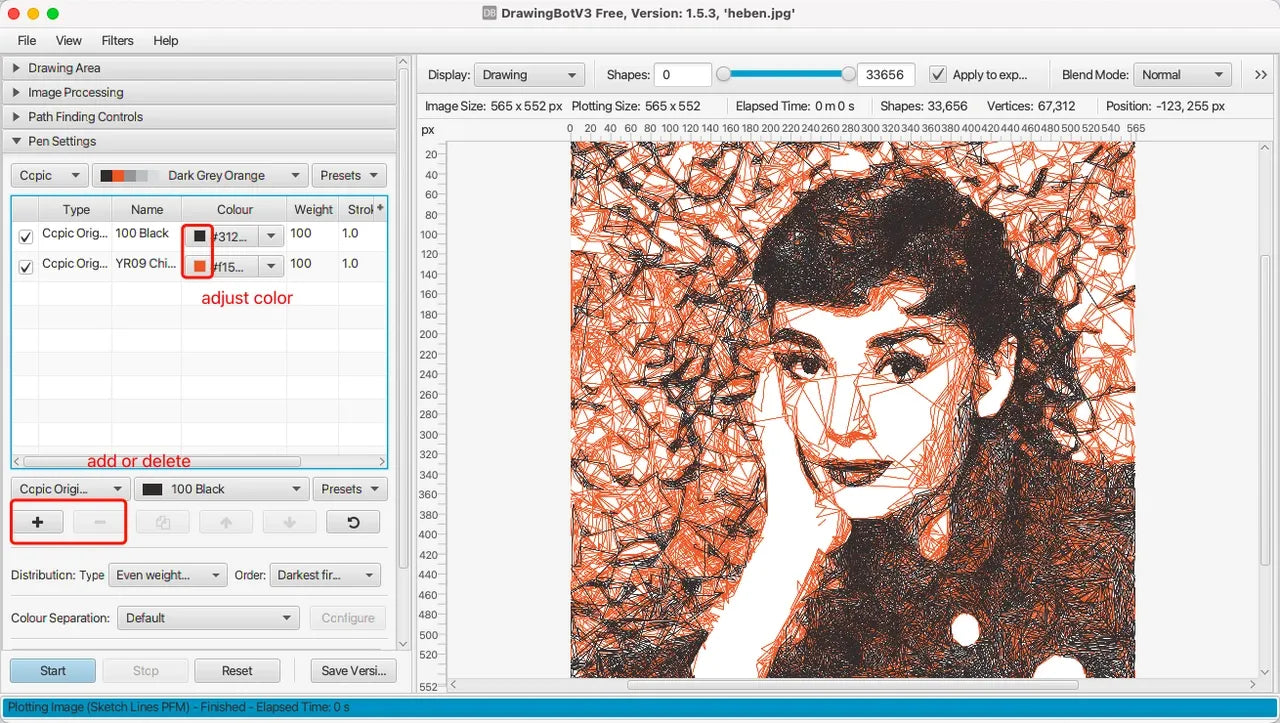

Paso 3 - Asignar colores para salida multilayer
Puedes asignar diferentes colores de bolígrafo a diferentes capas.
Esto te permite:
- dibuja imágenes multicolor con iDraw
- separa la obra en diferentes grupos de bolígrafos
- haz coincidir los colores reales del bolígrafo (negro, naranja, etc.)
Si solo tienes colores limitados de bolígrafo, puedes simplificar el resultado:
- Mantén solo las capas negra + naranja
- Elimina colores extra en la configuración del software
Paso 4 - Exportar archivo SVG
- Generar resultado final
- Exportar como archivo SVG
Este archivo es compatible con Inkscape y el software de control iDraw.
Paso 5 - Abrir SVG en Inkscape
Abre el archivo SVG exportado en Inkscape.
Verás:
- Múltiples capas
- Estructuras separadas por color
- Grupos de dibujo organizados
Esta estructura es esencial para el trazado multicolor.
Paso 6 - Usa el Sistema de Control de Capas iDraw
Abrir el software iDraw Control y usar la función Capas.
Puedes:
- Renombra las capas (Capa 1, Capa 2, Capa 3...)
- Controla cada capa de forma independiente
- Asigna cada capa a un color de bolígrafo diferente
Esto permite un flujo de trabajo preciso para dibujar imágenes coloridas con plotters de bolígrafo.
Método alternativo (técnica de ocultar capas)
También puedes:
- Oculta las capas innecesarias
- Dibuja una capa de color a la vez
Ejemplo de flujo de trabajo:
- Oculta la Capa 2
- Dibuja la Capa 1 usando bolígrafo negro
- Cambia el color del bolígrafo
- Dibuja la Capa 2 (capa naranja)
- Combina los resultados en una obra de arte a todo color
Resultado final
Después de completar todas las capas, obtendrás:
- Obra de arte en color completamente en capas
- Ilustraciones trazadas con múltiples bolígrafos
- Conversión artística de foto a vector
- Impresiones decorativas de alta calidad
👉 Esta es una de las formas más efectivas de dibujar fotos coloridas con plotters usando máquinas iDraw.
Dispositivos compatibles
- Plotters de bolígrafo iDraw H SE
- Plotters de bolígrafo iDraw 2.0
- Plotters de bolígrafo iDraw H
Nota importante
Para lograr los mejores resultados:
- Usa la presión del bolígrafo correctamente calibrada
- Haz coincidir los colores del bolígrafo con el diseño de la capa
- Asegúrate de que las capas SVG estén correctamente estructuradas
