Plotter de ingeniería

La serie UUNA TEK 3.0 Engineering ofrece una máquina de dibujo industrial lista para oficina diseñada para cumplir con los rigurosos estándares de producción de departamentos de diseño corporativos y laboratorios institucionales. Construida para trazados confiables 7x24 de larga duración, esta serie funciona como un dibujador esquemático de líneas de grado comercial de alta fidelidad. Reemplaza la impresión temperamental con tinta por líneas vectoriales precisas y permanentes. Cada unidad se envía como un plotter llave en mano preensamblado, permitiendo una integración inmediata en flujos de trabajo activos sin tiempos muertos costosos ni ensamblaje especializado en campo.

Las oficinas modernas de ingeniería, firmas de arquitectura e institutos de diseño respaldados por el estado requieren salidas esquemáticas físicas que igualen la precisión impecable de sus modelos CAD digitales. Los sistemas tradicionales de inyección de tinta de formato ancho introducen desviaciones microescaladas debido al deslizamiento del papel y al calor del rodillo térmico, comprometiendo el cumplimiento estructural estricto.

La arquitectura de cama plana UUNA TEK 3.0 asegura el medio del plano de forma plana sobre un chasis rígido y resistente, eliminando la distorsión espacial. Funciona como un robot mecánico de dibujo sin supervisión, permitiendo a los ingenieros programar diseños estructurales altamente complejos, secciones transversales y esquemas fundamentales durante la noche con absoluta confianza.

  • Plotter para Institutos de Diseño Arquitectónico: Traza a la perfección pesos de línea vectoriales de alta densidad, anotaciones de texto finas y planes estructurales multilayer sin sangrado, difuminado ni errores de escala.

  • Equipo de Laboratorio de Ingeniería Estructural Universitaria: Proporciona a las facultades de ingeniería civil y arquitectura una plataforma de investigación abierta, altamente duradera y compatible con múltiples medios para la validación física de dibujos.

  • Salida de Plotter para Producción de Planos Empresariales: Construido con rieles de acero resistentes al desgaste de grado comercial y accionamientos síncronos de alto torque para gestionar entregas continuas y de alto volumen de proyectos.

Más de 20,000 creadores en todo el mundo

Con la confianza de más de 20,000 artistas, diseñadores, ingenieros y educadores en todo el mundo que utilizan nuestros plotters de pluma para arte generativo, diseño y flujos de trabajo de automatización creativa.

Envío gratis y garantía de 1 año

Cada plotter de pluma incluye envío gratuito a todo el mundo y una garantía de 1 año para asegurar un rendimiento confiable, protección a largo plazo y una propiedad sin preocupaciones.

Sistemas desde nivel principiante hasta industrial

Nuestra gama de plotters de pluma abarca desde modelos A4 para principiantes hasta sistemas profesionales CoreXY y máquinas de gran formato A0 para producción creativa de nivel industrial.
Saltar a la lista de resultados

Filtros

2 artículos
Disponibilidad

Filtro

Disponibilidad

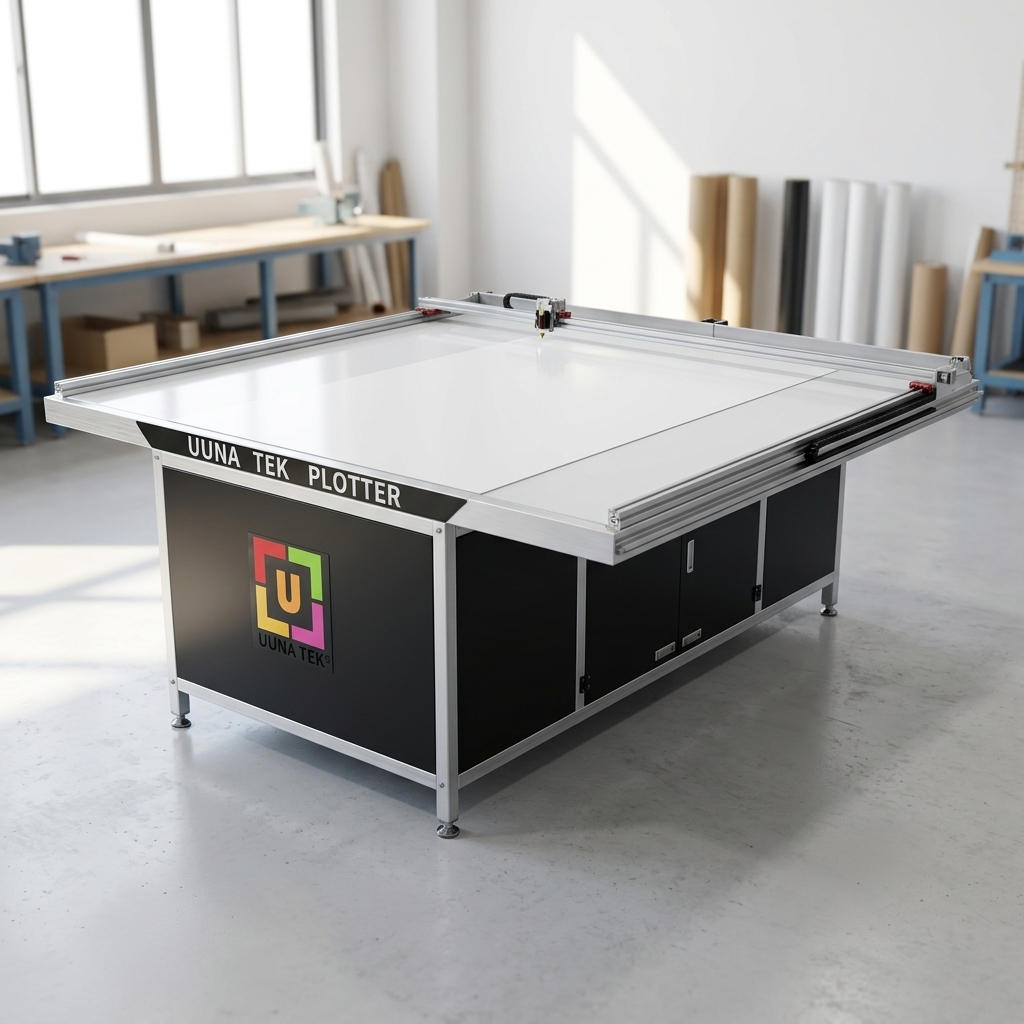

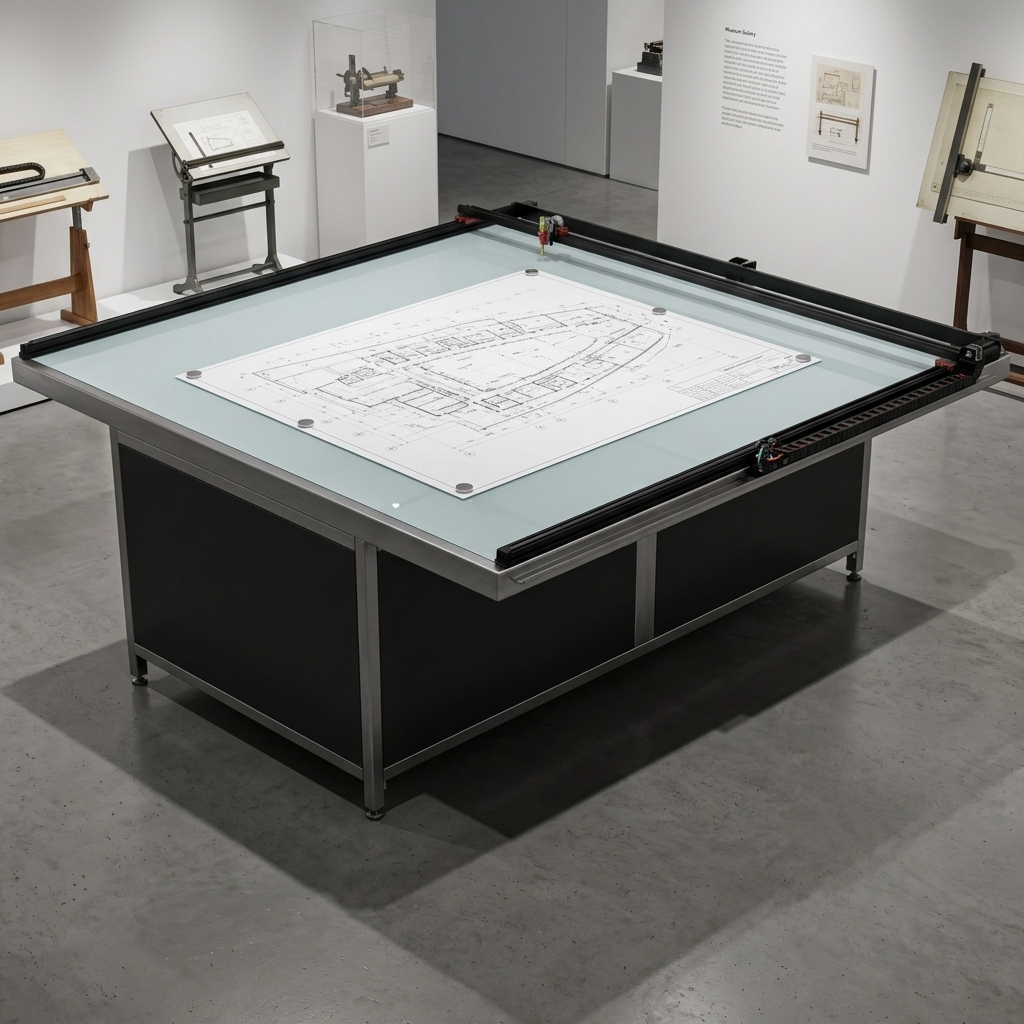

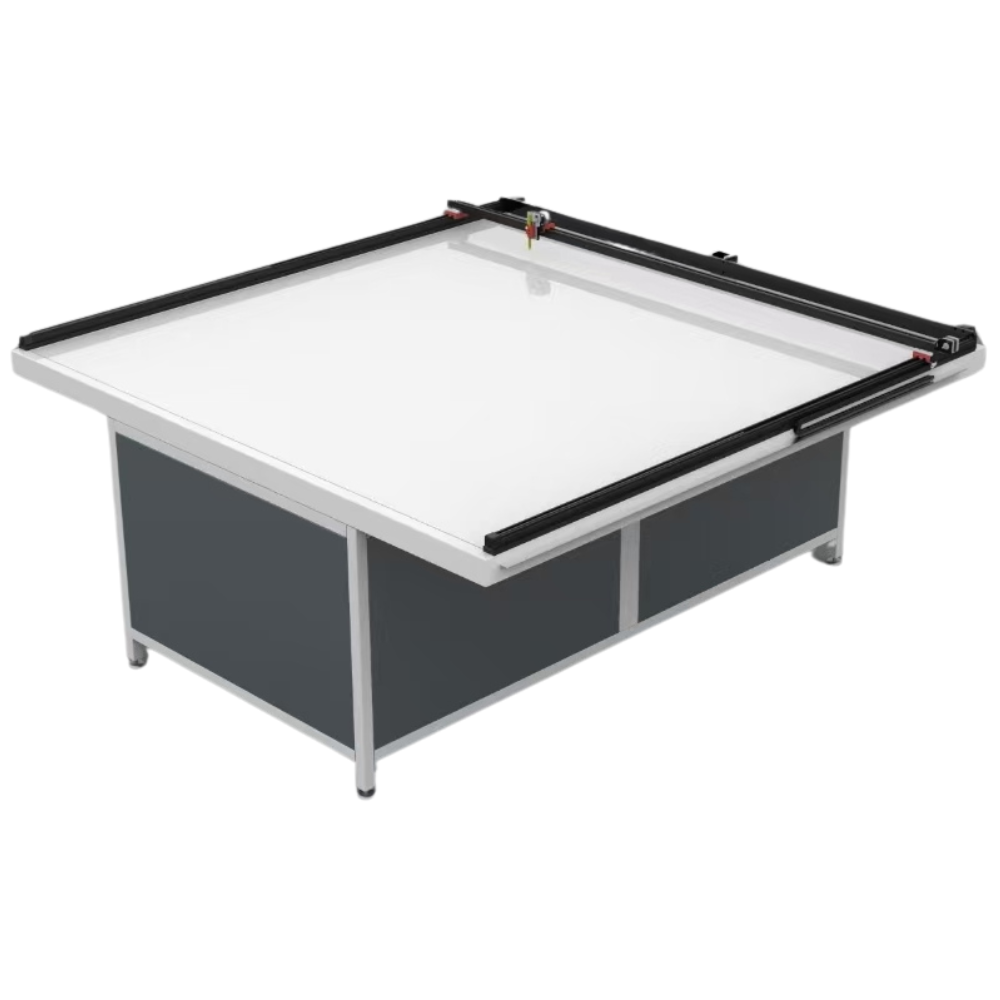

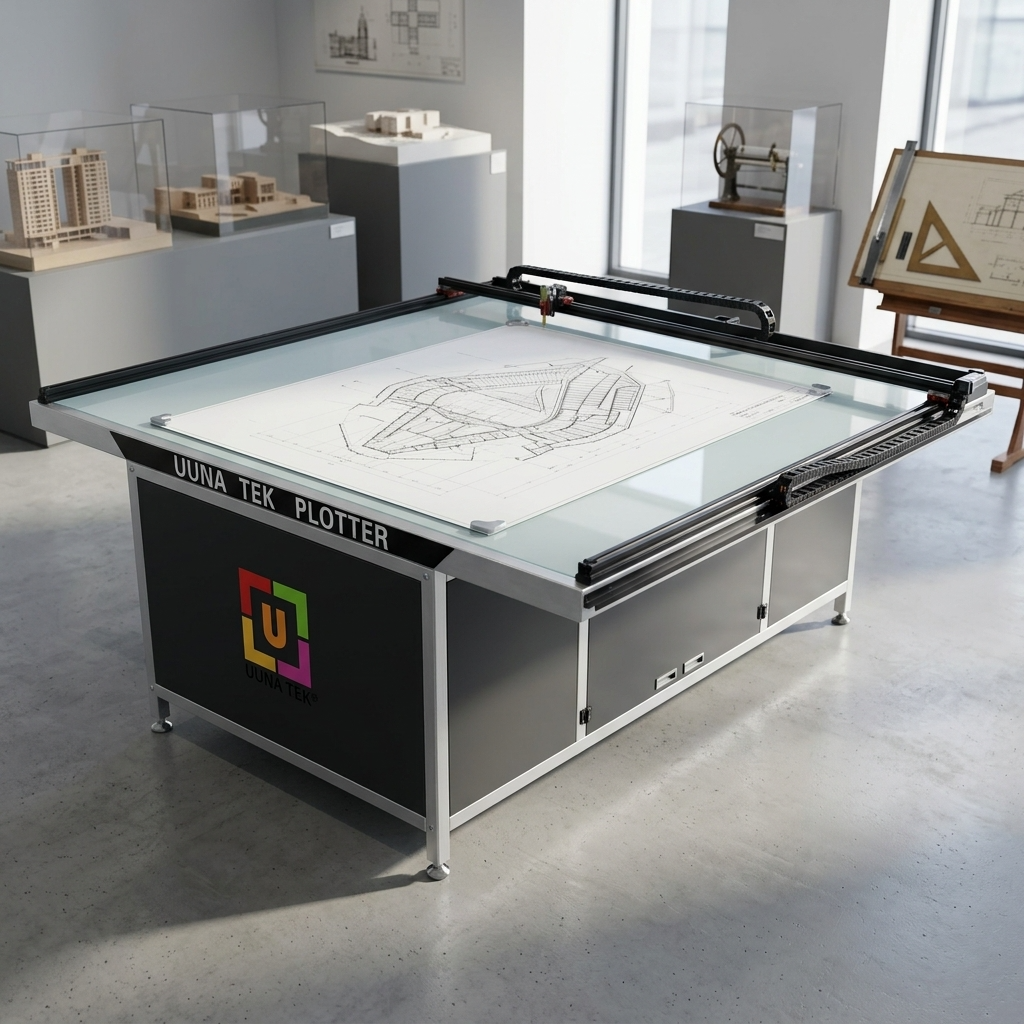

UUNA TEK 3.0 Series Engineering Plotters — Detailed Technical Specifications Matrix

Technical Category UUNA TEK 3.0 (A3) UUNA TEK 3.0 (A2) UUNA TEK 3.0 (A1) UUNA TEK 3.0 (A0) UUNA TEK 3.0 (2x1.25M) UUNA TEK 3.0 (2x2M)
🧱 Kinematics & Mechanics
Primary Classification Desktop Compact Precision Medium-Format Drafting Large-Format Engineering Full-Scale Workstation Industrial Prototyping Heavy-Duty Mega Flatbed
Target Application Mechanical Schematics & Dense Vectors Structural Layouts & Medium CAD Plans Sectional Blueprints & Elevation Panels Oversized Architectural Master Plans Packaging Diecuts & Cardboard Sampling Full-Scale 1:1 Industrial Prototyping
Effective Plotting Area 420 × 297 mm 594 × 420 mm 841 × 594 mm 1189 × 841 mm 2000 × 1250 mm 2000 × 2000 mm
Repeat Positioning Accuracy ±0.02 mm ±0.02 mm ±0.05 mm ±0.05 mm ±0.1 mm ±0.1 mm
Max X/Y/Z Motion Speed 20,000 mm/min
Base Plate Material 2mm Rigid Steel Plate 2mm Rigid Steel Plate 2mm Rigid Steel Plate 2mm Rigid Steel Plate 8mm Toughened Tempered Glass 8mm Toughened Tempered Glass
Frame Architecture Q235 Carbon Steel + Aluminum Alloy H-Frame Heavy Industrial Steel Structural H-Frame Reinforced Dual-Beam Heavy Frame Anti-Deflection Gantry Mega Frame
X-Axis Drive Mechanism Linear Guide Rail + Synchronous Belt Precision Rack & Pinion + Guide Rail Dual-Drive Sync Rack & Pinion + Rail
Y-Axis Motor Spec 42 Stepper Motor 42 Stepper Motor 42 Stepper Motor 57 Stepper Motor 57 High-Torque Stepper Motor Dual 57 Heavy-Duty Stepper Motors
Cable Protection Modular Internal Routing Nylon Silent Drag-Chain System Heavy-Duty Industrial Drag-Chain
🧠 Control & Integration
Motherboard Architecture GRBL-Based Controller Industrial-Grade GRBL Hardware
Data Command Protocol G-code (UART Protocol)
Connectivity Interface USB Type-B + Wireless WiFi + SD Card Offline USB + High-Gain WiFi + SD Card Standalone
Async Standalone Mode Yes (Supported on all variants via SD Card)
🖊️ Toolhead & Media Handling
Pen Carriage Mechanism Single Dual-Buffered Heavy-Duty Buffered Carriage Industrial Heavy-Load Z-Axis Carriage
Pen Angle Adjustment 0° – 90° Variable Adjustable Range
Max Substrate Thickness 30 mm 30 mm 30 mm 30 mm 40 mm (Modified Heavy-Duty) 40 mm (Modified Heavy-Duty)
Compatible Tools/Pens Technical Pens, Fine-Liners, Rapidographs, Ballpoints, Markers, Gel Pens, Drafting Callipers Heavy Technical Pens, Stylus Tools, Industrial Markers
💻 Software & Ecosystem
Supported Formats SVG, DXF, JPG, PNG, BMP, PDF SVG, DXF, PLT, GCODE, PDF
CAD Environment Sync AutoCAD, Rhino, Revit, SolidWorks, CorelDRAW, Illustrator, Inkscape, LightBurn AutoCAD, Rhino, SolidWorks, Packaging CAD Software Suite
OS Environment Support Windows & macOS Fully Supported (Intel & Apple Silicon Native)
⚡ Electrical & Environment
System Power Input AC 110V – 230V Universal Input Adapter
Internal Voltage DC 12V – 24V Adaptive DC 24V Industrial Dedicated Power
Rated Machine Power 20W 20W 24W 36W 60W 90W
Noise Levels < 60dB (Studio Workspace Quiet) < 65dB (Industrial Gantry Quiet)
📦 Logistical Dimensions & Deployment
Physical Machine Size 575×450×194 mm 758×580×194 mm 1018×785×205 mm 1366×1030×205 mm 2400×1650×300 mm 2400×2400×300 mm
Net Equipment Weight 11 kg 17.5 kg 32 kg 48 kg ~110 kg ~165 kg
Deployment Status 100% Preassembled Turnkey Out-of-the-Box Solution (Zero Mechanical Assembly Required)
```

Preguntas frecuentes

P1: ¿Por qué los institutos de diseño están eligiendo este modelo de cama plana en lugar de las impresoras de planos de inyección de tinta de formato ancho estándar para las revisiones de cumplimiento?

Respuesta: Los plotters de inyección de tinta de formato ancho estándar alimentan el papel mediante rodillos de goma bajo tensión térmica, lo que introduce de forma natural microdeslizamientos y estiramiento de la hoja. Esto genera errores de escala que pueden violar códigos estrictos de cumplimiento normativo para auditorías de ingeniería estructural a escala 1:1. Como un plotter dedicado para institutos de diseño arquitectónico, el UUNA TEK 3.0 bloquea el medio completamente estático sobre una superficie rígida y plana. Debido a que el pórtico se mueve sobre una hoja estacionaria, actúa como un delineador esquemático de líneas de grado comercial impecable, asegurando una fidelidad geométrica absoluta y cero distorsión dimensional para archivos oficiales.
P2: ¿Este plotter de ingeniería requiere técnicos especializados para la calibración o el montaje en el sitio?

Respuesta: No. Los equipos de compras corporativas en LinkedIn frecuentemente expresan frustraciones por las tarifas ocultas de instalación y los tiempos de despliegue retrasados con hardware industrial. Para eliminar esta fricción, el UUNA TEK 3.0 está diseñado como un plotter llave en mano preensamblado. Cada unidad se construye, nivela y calibra completamente en la fábrica antes de ser asegurada en cajas industriales de madera de alta resistencia. Su equipo de la instalación simplemente desempaca la unidad, la coloca sobre una superficie nivelada e inicia la producción en 30 minutos, sin necesidad de herramientas especializadas ni contratos con técnicos externos.
P3: ¿Puede la máquina funcionar de manera continua en una oficina de planta abierta sin interrumpir a nuestro personal de diseño y administrativo?

Respuesta: Sí, esta es una característica de diseño fundamental de nuestra máquina de dibujo industrial lista para oficina. Los plotters tradicionales de formato ancho generan una intensa vibración mecánica y un fuerte ruido de ventilador. La UUNA TEK 3.0 integra avanzados controladores silenciosos para motores paso a paso y guías de polímero autolubricantes para funcionar como un plotter de ingeniería de bajo ruido de 60dB. La huella acústica operativa es equivalente a un suave murmullo de fondo en una oficina tranquila, lo que permite que funcione junto a escritorios de ingeniería o dentro de salas de conferencias ejecutivas sin interrumpir la concentración profesional.
P4: ¿Cómo mantiene el hardware la precisión durante un funcionamiento continuo 7x24 para cumplir con los plazos de proyectos de alto volumen?

Respuesta: Una queja común en r/CAD de Reddit es que los brazos de dibujo de consumo sufren de deriva de capas o "pasos omitidos" durante trazados vectoriales complejos de varias horas. Nuestro sistema está construido sobre un marco GRBL de grado industrial impulsado por motores paso a paso NEMA de alto torque y pórticos de sincronización reforzados con acero. Esta robusta arquitectura mecánica garantiza un funcionamiento confiable 7x24 a largo plazo, permitiendo a las empresas de ingeniería programar diseños de cimentaciones de alta densidad y esquemas estructurales masivos durante la noche sin riesgo de desalineación de líneas o fallos mecánicos a mitad del trabajo.
P5: ¿Puede este sistema funcionar completamente de forma autónoma como un robot de dibujo mecánico sin supervisión?

Respuesta: Absolutamente. El UUNA TEK 3.0 está diseñado para funcionar como un robot de dibujo mecánico completamente autónomo. Equipado con un avanzado controlador asincrónico fuera de línea, los operadores pueden enviar activos vectoriales compilados directamente a través de WiFi local seguro o mediante una tarjeta de memoria SD física. Una vez que se inicia el trabajo en la interfaz del plotter, la computadora de la estación de trabajo puede desconectarse de forma segura, apagarse o reutilizarse para tareas intensivas de renderizado 3D. La máquina maneja todo el ciclo de dibujo de forma autónoma de principio a fin.
P6: ¿Por qué este sistema de plataforma plana está tan bien valorado como equipo de laboratorio de ingeniería estructural universitaria?

Respuesta: Los responsables de adquisiciones académicas eligen este sistema como equipo de laboratorio de ingeniería estructural universitaria debido a su versatilidad de medio abierto y durabilidad mecánica. A diferencia de las impresoras comerciales de gran formato que obligan a los departamentos a usar cartuchos de tinta propietarios y costosos que se obstruyen durante los períodos de receso académico, nuestro carro de cabezal abierto acepta bolígrafos técnicos estándar, rapidógrafos y marcadores de pigmento. Esto permite a las facultades de ingeniería realizar pruebas de trazado multimaterial, réplicas de historia arquitectónica y tareas de laboratorio estudiantiles con un costo operativo casi nulo.
P7: ¿Cuál es el costo de mantenimiento a largo plazo y el Costo Total de Propiedad (TCO) de este plotter de producción para planos empresariales?

Respuesta: En X (anteriormente Twitter), los gerentes de compras suelen destacar la "trampa de la inyección de tinta", donde los cabezales de impresión de reemplazo y los tanques de mantenimiento de tinta propietarios cuestan más que la impresora original en dos años. El plotter de producción empresarial UUNA TEK rompe este ciclo. No tiene tubos de tinta líquida que se sequen, ni boquillas delicadas que se obstruyan, ni bloqueos programados de mantenimiento corporativo. Los rieles de acero sólido y aluminio solo requieren una simple limpieza y una ligera lubricación cada pocos meses, lo que hace que los costos operativos a largo plazo sean altamente predecibles.
P8: ¿Cómo maneja la máquina los planos estructurales CAD de varias capas que requieren diferentes grosores o colores de línea?

Respuesta: El sistema refleja de forma nativa las estructuras profesionales de capas CAD. En plataformas de software como AutoCAD, Revit o Rhino, los ingenieros organizan distintos sistemas esquemáticos (como líneas centrales, matrices de refuerzo de concreto o conductos eléctricos) en capas codificadas por colores. El entorno de control UUNA TEK lee estos vectores secuencialmente. La máquina aplica la velocidad y presión de herramienta optimizadas para cada capa, y puede pausar automáticamente para solicitar al operador un cambio rápido de pluma técnica antes de continuar perfectamente desde la misma coordenada exacta.
P9: ¿Qué formatos de archivos vectoriales y sistemas operativos de TI corporativos son compatibles de forma nativa?

Respuesta: Para garantizar una integración fluida en entornos informáticos corporativos, el plotter acepta de forma nativa formatos vectoriales estándar de la industria, incluyendo .dxf (estándar CAD), .svg y .plt (HPGL). No requiere software propietario especializado y se conecta fácilmente tanto a plataformas Windows como macOS (incluida la compatibilidad nativa con chips Apple Silicon), permitiendo que su equipo de diseño existente genere archivos directamente desde sus flujos de trabajo nativos.
P10: ¿Cómo se protege el plotter durante el transporte internacional para garantizar que llegue con una calibración perfecta?

Respuesta: Para proteger las inversiones de capital institucional, todos los pórticos de la serie de ingeniería están bloqueados mecánicamente mediante soportes de tránsito especializados para eliminar el desplazamiento del eje. Luego, toda la máquina se encierra en una caja industrial de madera personalizada y diseñada para absorber impactos. Esta estructura protectora rigurosa garantiza que su plotter llegue con una alineación absoluta de fábrica, eliminando por completo el riesgo de desviación durante el transporte o pérdida de calibración durante el envío.
