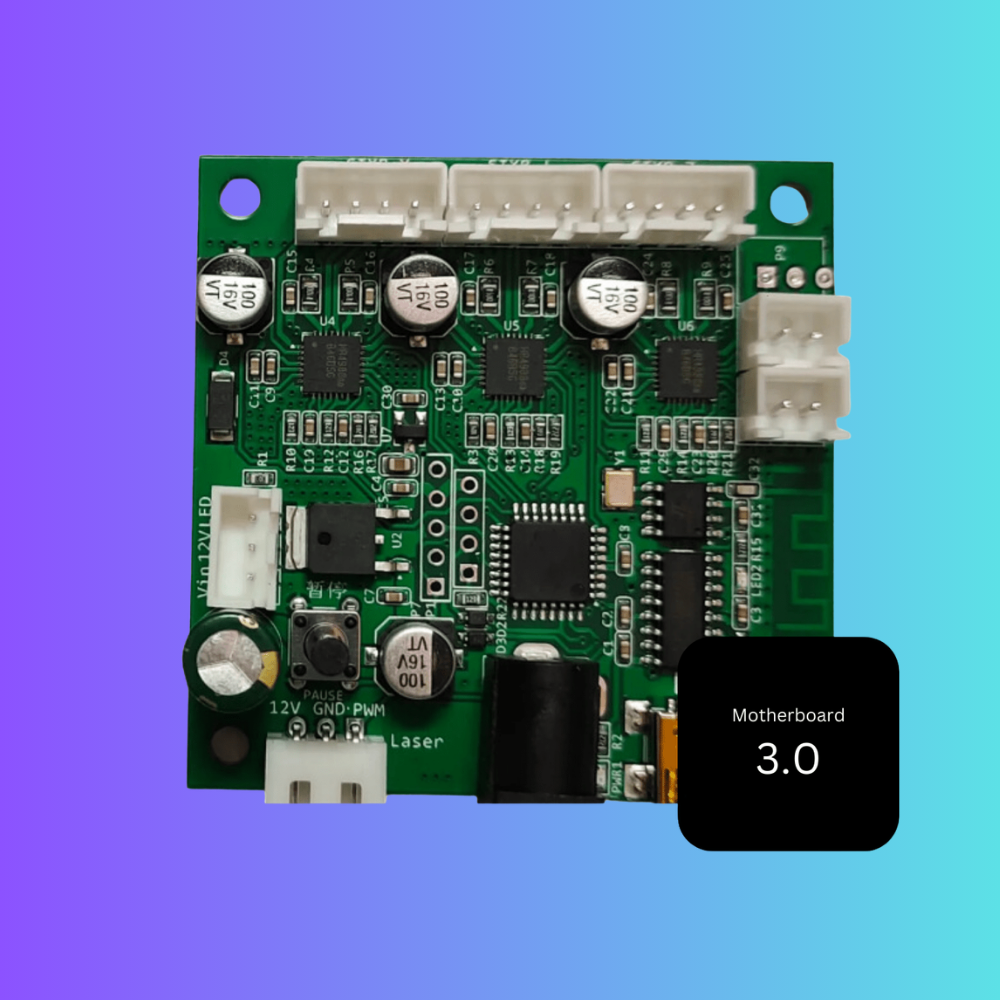

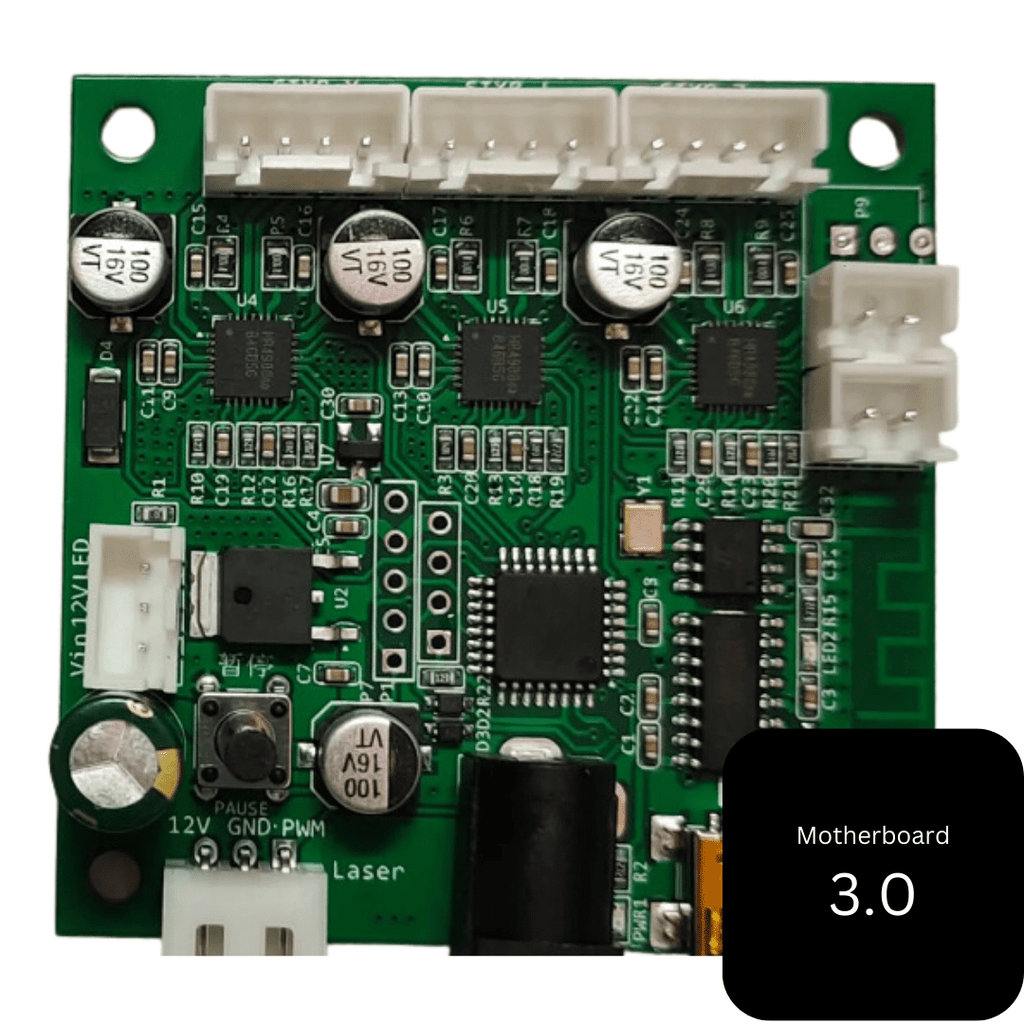

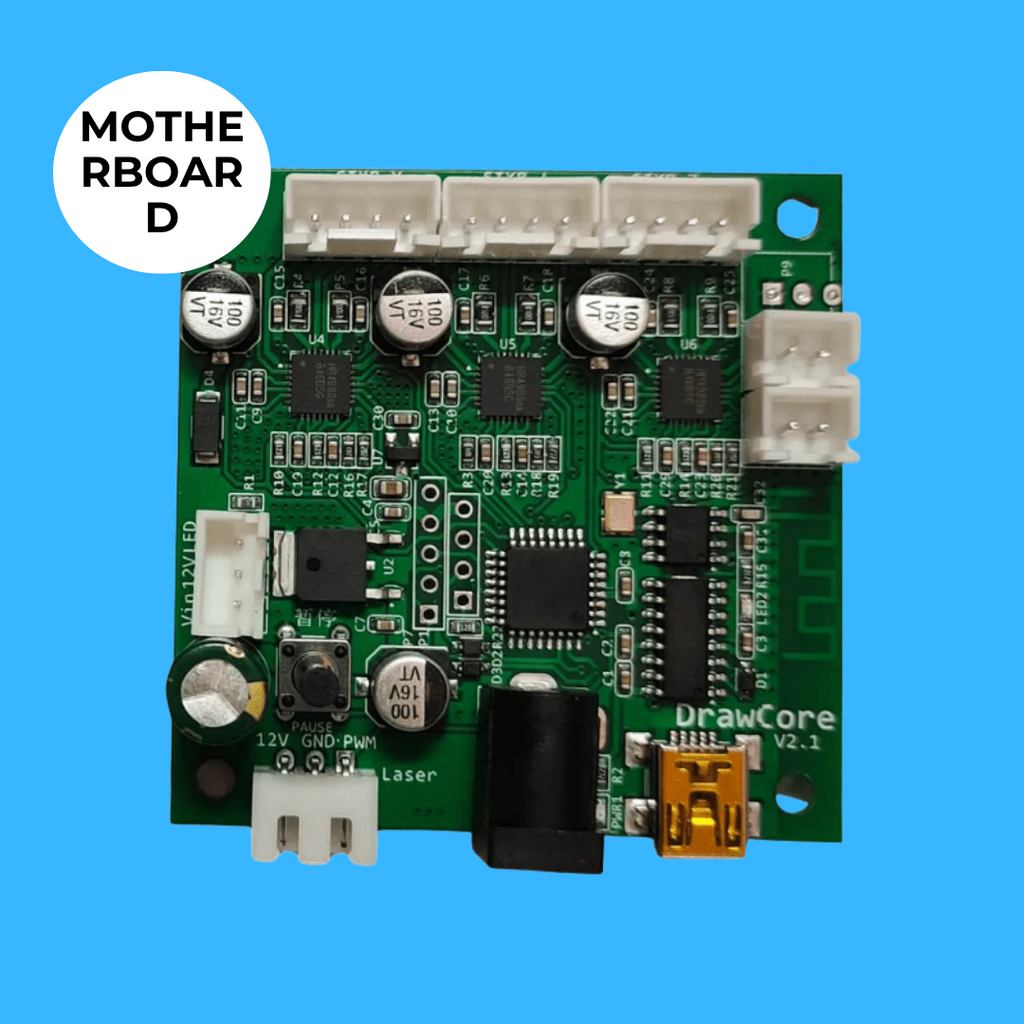

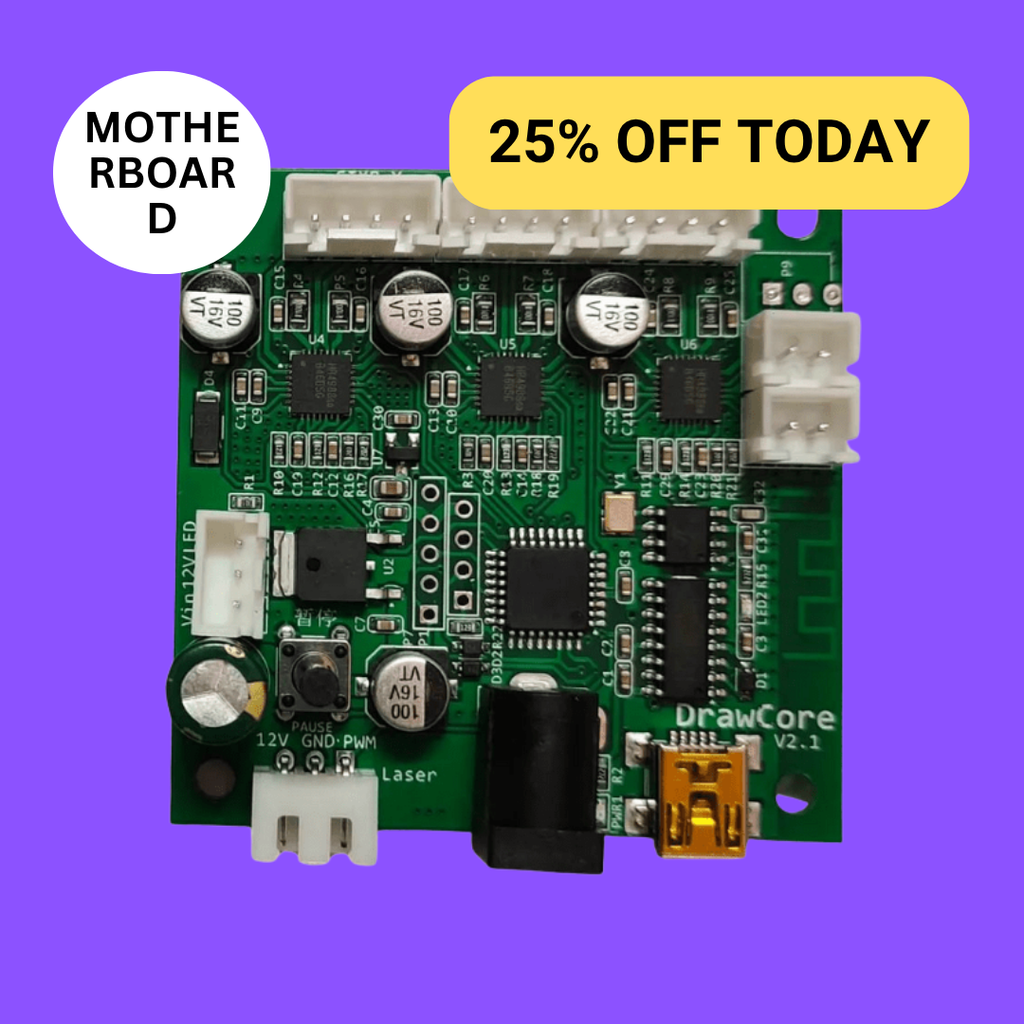

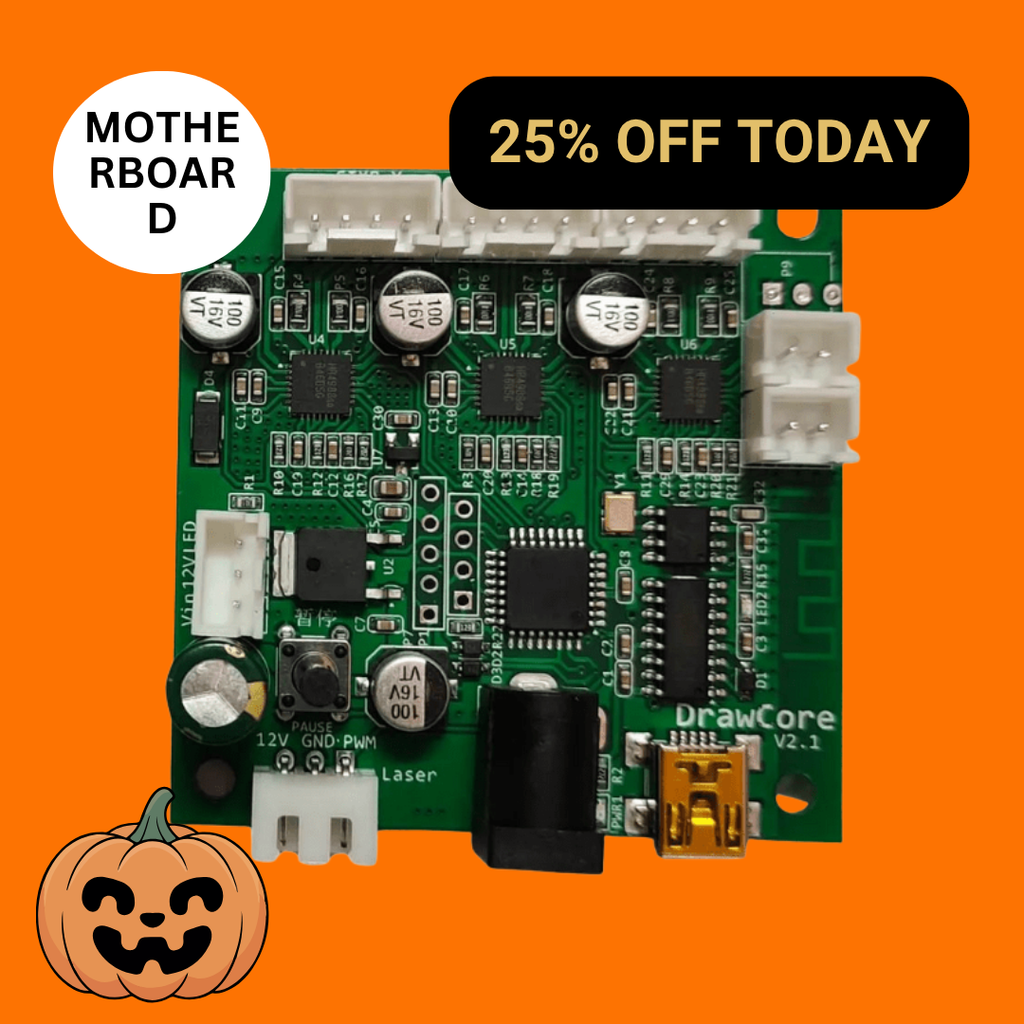

Placa Base para Plotters de Pluma iDraw – Placa Controladora Mejorada para iDraw H/2.0/1.0/H SE

Placa base de alto rendimiento para plotters de pluma diseñada para las series iDraw 1.0, 2.0, y H, H SE. Esta avanzada placa base para plotters de pluma iDraw cuenta con controladores integrados, soporte USB plug-and-play, Bluetooth incorporado y mayor estabilidad de energía. Como una placa base iDraw de nueva generación, mejora la disipación de calor, la protección de seguridad y la compatibilidad del sistema para un rendimiento de trazado más fluido y confiable.

Características principales

Actualización de arquitectura de controlador integrado

Esta placa base integra el módulo controlador HR4988, eliminando la necesidad de instalar controladores externos. Soporta un control estable del motor y permite a usuarios avanzados reemplazar controladores como los TMC22xx si es necesario. En comparación con versiones anteriores, mejora significativamente la integración del sistema y reduce la complejidad del cableado para configuraciones de plotters de pluma.

Compatibilidad USB plug-and-play

Equipado con el chip USB CH9340, esta placa base para plotters de pluma iDraw es compatible con Windows 10+, macOS y Linux sin necesidad de instalar controladores adicionales. Los usuarios pueden simplemente conectar y comenzar a trabajar de inmediato, mejorando la eficiencia del flujo de trabajo y reduciendo el tiempo de configuración tanto para principiantes como para profesionales.

Diseño térmico y de PCB mejorado

La estructura mejorada de PCB de 4 capas proporciona una disipación de calor superior y estabilidad eléctrica en comparación con los diseños antiguos de 2 capas. Esta mejora asegura un rendimiento constante durante largas sesiones de trazado, reduciendo riesgos de sobrecalentamiento y extendiendo la vida útil total de la placa base para plotters de pluma.

Integración Bluetooth incorporada

A diferencia de versiones anteriores que requieren módulos Bluetooth externos, esta placa base iDraw mejorada incluye un chip Bluetooth integrado. Esto permite conectividad inalámbrica desde el primer momento, ofreciendo opciones de control más flexibles y reduciendo el desorden de hardware dentro del sistema.

Sistema avanzado de protección de energía

La placa base incluye diodos TVS y un condensador de 680uF para estabilizar la entrada de energía y prevenir picos de voltaje. Esto mejora significativamente la seguridad operativa al proteger componentes electrónicos sensibles, asegurando una fiabilidad a largo plazo para tareas continuas de trazado y dibujo con pluma.

Especificaciones

• Tipo de producto: Placa base de control / Placa principal
• Compatibilidad: iDraw 1.0 / iDraw 2.0 / Serie iDraw H / Serie iDraw H SE
• Chip controlador: HR4988 integrado (reemplazable por serie TMC22xx)
• Chip USB: CH9340
• Compatibilidad del sistema: Windows 10+, macOS, Linux (plug-and-play)
• Bluetooth: Módulo integrado incorporado
• Estructura PCB: PCB de 4 capas (mejorada)
• Protección de energía: Diodos TVS + condensador de 680uF
• Disipación de calor: Diseño térmico mejorado
• Comparación con versión anterior: Bluetooth externo + CH340 + PCB de 2 capas
• Función: Control de movimiento para plotters de pluma / máquinas de escritura
• Instalación: Placa base de reemplazo directo

Top 10 Preguntas Frecuentes

1. ¿Para qué se usa esta placa base para plotters de pluma?
Es la placa de control principal para plotters de pluma iDraw, gestionando el movimiento del motor, el procesamiento de señales y las operaciones del sistema para tareas de dibujo y escritura.

2. ¿Es esta placa base para plotters iDraw compatible con todos los modelos?
Sí, es compatible con las máquinas iDraw 1.0, iDraw 2.0, series iDraw H SE y iDraw H.

3. ¿Necesito instalar controladores para usar esta placa base iDraw?
No, utiliza el chip USB CH9340, que soporta Windows 10+, macOS y Linux sin instalación de controladores.

4. ¿Puedo reemplazar los controladores de motor en esta placa base?
Sí, aunque viene con controladores HR4988 integrados, los usuarios avanzados pueden reemplazarlos con controladores de la serie TMC22xx si es necesario.

5. ¿Esta placa base soporta conexión Bluetooth?
Sí, la placa base para 2.0 y H incluye un chip Bluetooth incorporado, por lo que no se requiere un módulo externo.

6. ¿Cuál es la ventaja del diseño mejorado de PCB?
El PCB de 4 capas mejora la disipación de calor, la estabilidad y la fiabilidad a largo plazo en comparación con las placas antiguas de 2 capas.

7. ¿Qué protecciones incluye esta placa base?
Cuenta con diodos TVS y un condensador de 680uF para proteger contra picos de energía y estabilizar el voltaje.

8. ¿Es fácil de instalar esta placa base para plotters de pluma?
Sí, está diseñada como una placa de reemplazo directo para sistemas iDraw compatibles con una instalación sencilla.

9. ¿Cuál es la diferencia entre las versiones antigua y nueva?
La versión nueva integra controladores, Bluetooth y mejor compatibilidad USB, mientras que la versión antigua requiere módulos y controladores externos.

10. ¿Por qué elegir esta actualización de placa base iDraw?
Ofrece mejor estabilidad, usabilidad plug-and-play, mayor seguridad y un diseño de hardware mejorado para un rendimiento de trazado más confiable.
