UUNA TEK 3.0 (2x1.25M / 2x2M) Plotter de Pluma Industrial Preensamblado y Mesa de Dibujo Resistente para Planos Arquitectónicos, Dibujo CAD y Prototipado de Troquelado de Empaques (WiFi y Tarjeta SD)
2X1.25M / US
€5.979,95 EUR
Precio de oferta
€5.979,95 EUR
Precio regular
Saltar a la información del producto
UUNA TEK 3.0 (2x1.25M / 2x2M) Plotter de Pluma Industrial Preensamblado y Mesa de Dibujo Resistente para Planos Arquitectónicos, Dibujo CAD y Prototipado de Troquelado de Empaques (WiFi y Tarjeta SD)
€5.979,95 EUR
Precio de oferta
€5.979,95 EUR
Precio regular
El envío se calcula al finalizar la compra.

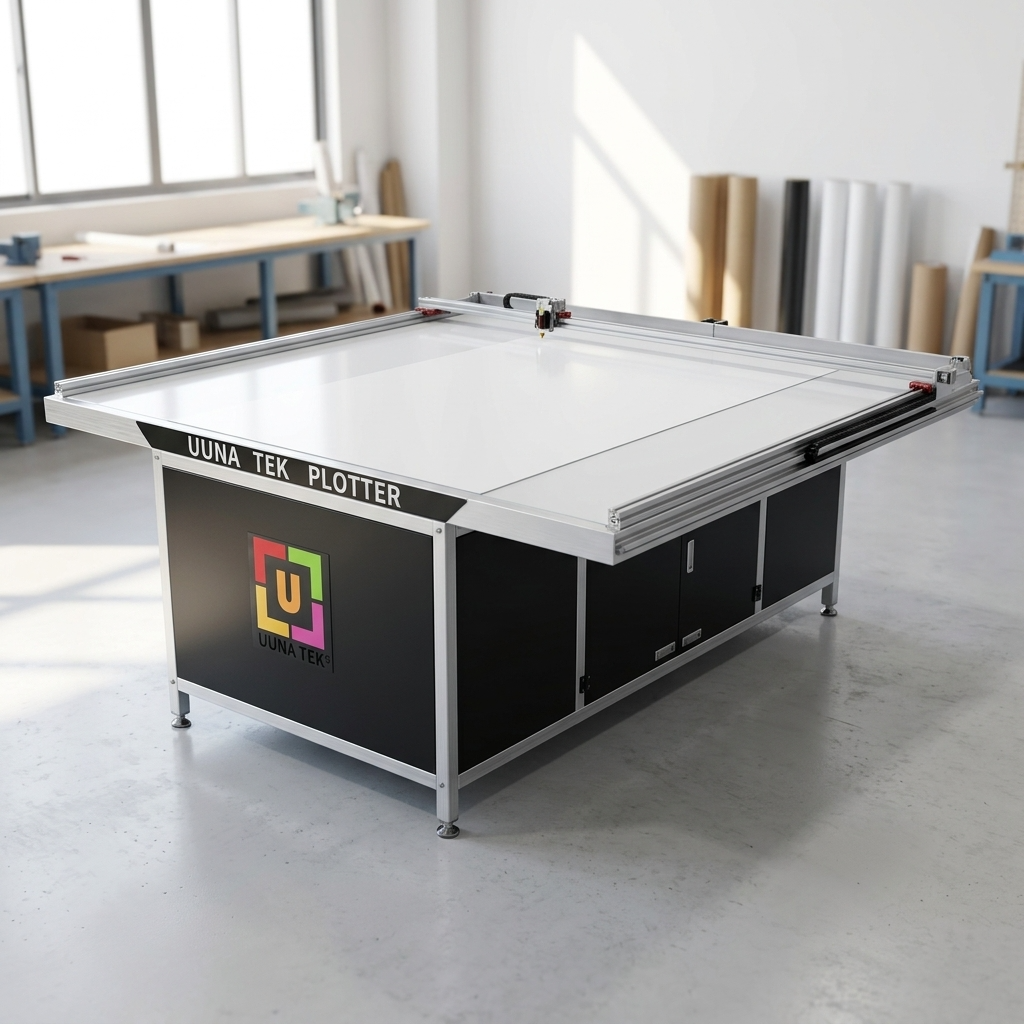

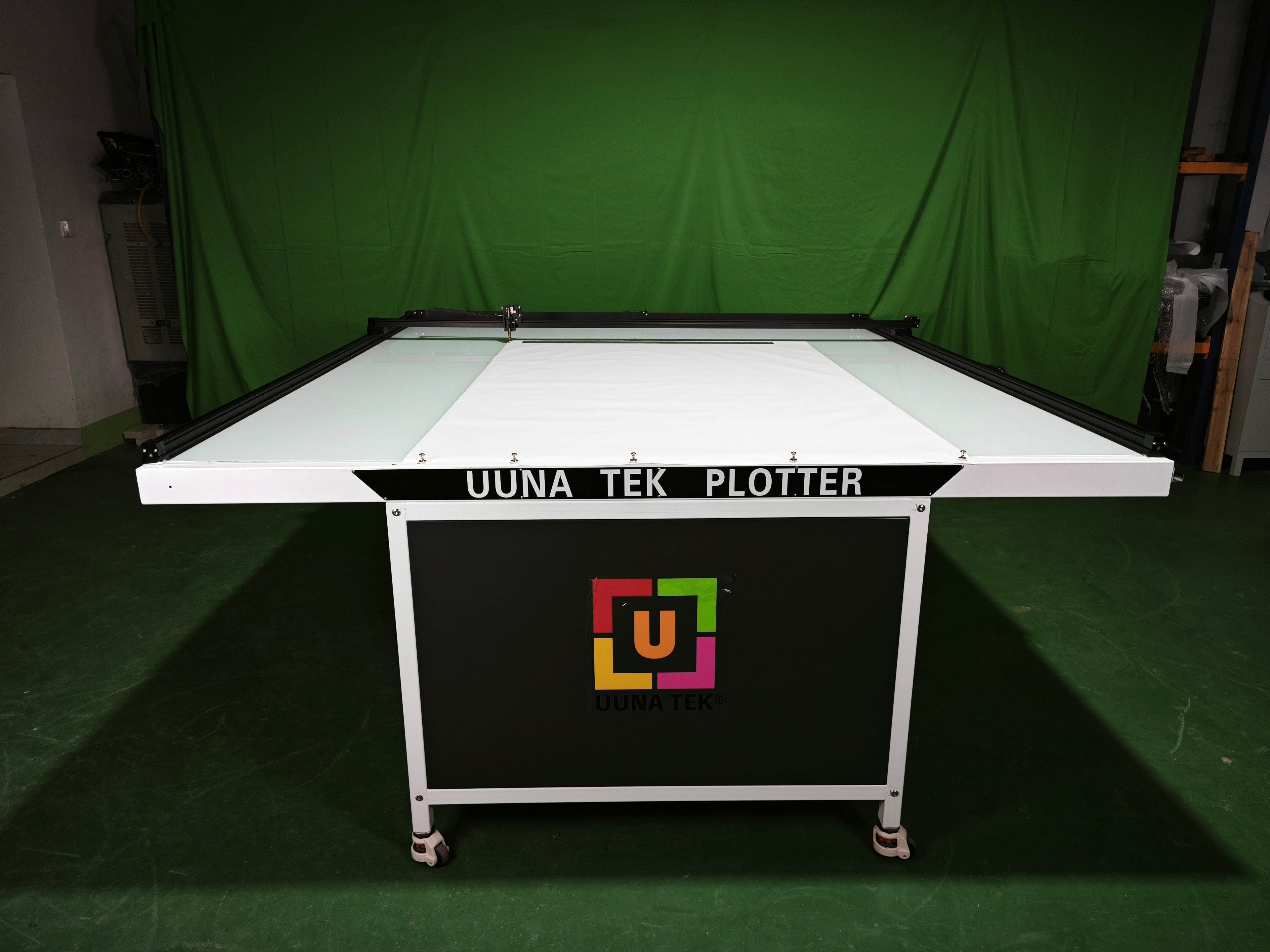

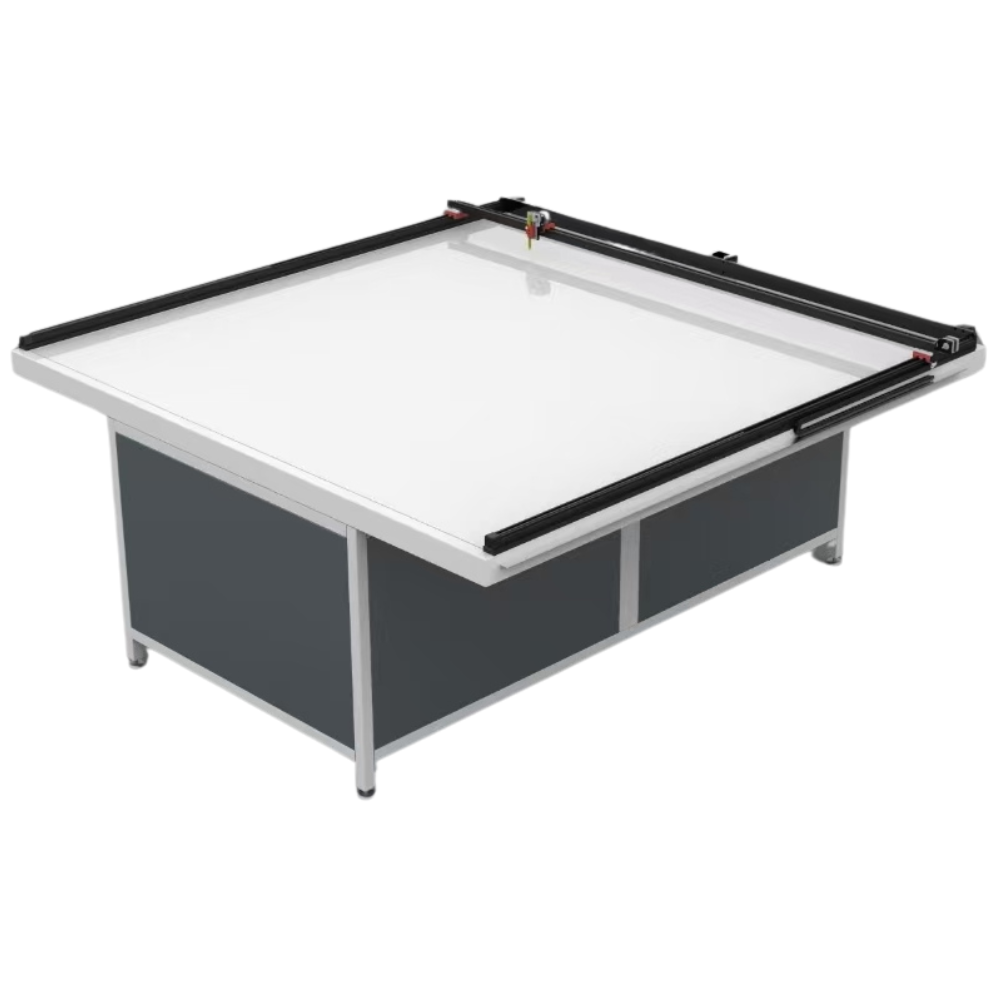

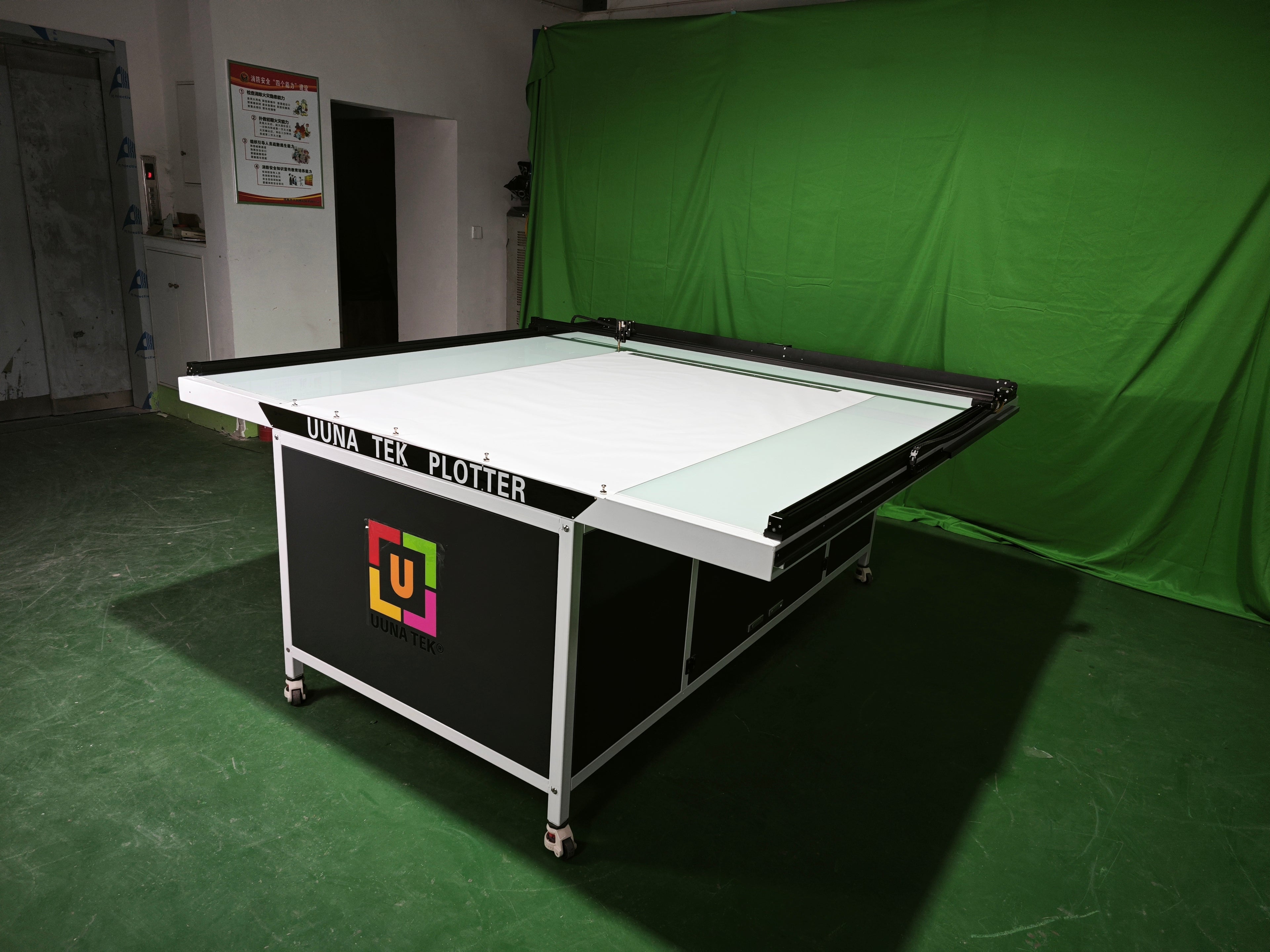

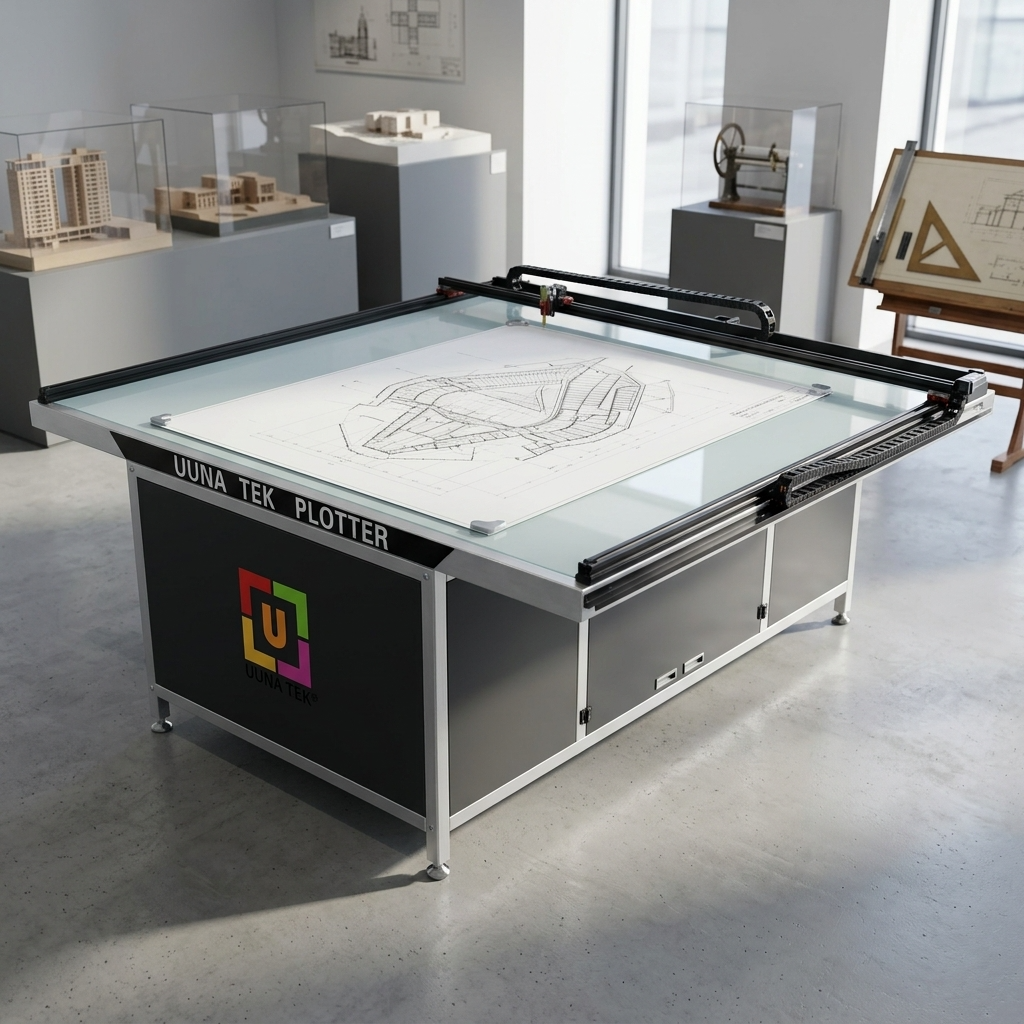

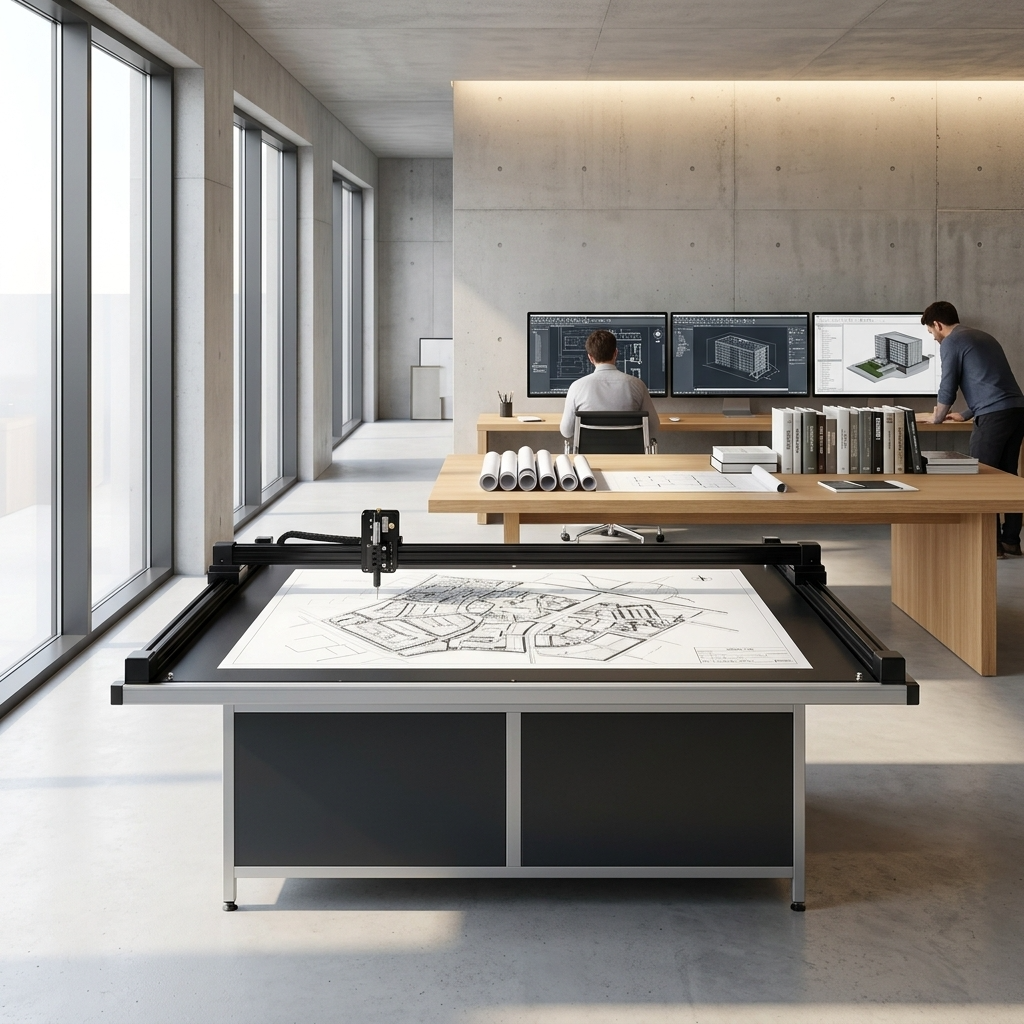

La UUNA TEK 3.0 Mesa de Dibujo Industrial Todo en Uno Preensamblada y Plotter de Pluma de Alta Precisión es una solución de nivel empresarial diseñada específicamente para el dibujo arquitectónico riguroso, esquemas de ingeniería precisos y prototipado exacto de empaques industriales.
Eliminando las limitaciones de las impresoras estándar, este sistema robusto admite salidas de gran formato desde 2x1.25 metros hasta 2x2 metros, convirtiéndolo en la herramienta definitiva para la producción fluida de planos y la verificación de moldes troquelados a escala 1:1. Construido como un tanque con un marco de acero al carbono Q235 y aleación de aluminio, ofrece una repetibilidad implacable de ±0.1 mm en grandes extensiones.
Enviado completamente ensamblado en una caja pesada y listo para integrarse en tu flujo de trabajo profesional desde el primer momento, la UUNA TEK 3.0 optimiza tu proceso de diseño a prototipo con precisión mecánica absoluta, bajos niveles acústicos (<60dB) y conectividad dual confiable (WiFi y tarjeta SD).
1. Precisión Absoluta de Ingeniería (Hasta ±0.02mm)

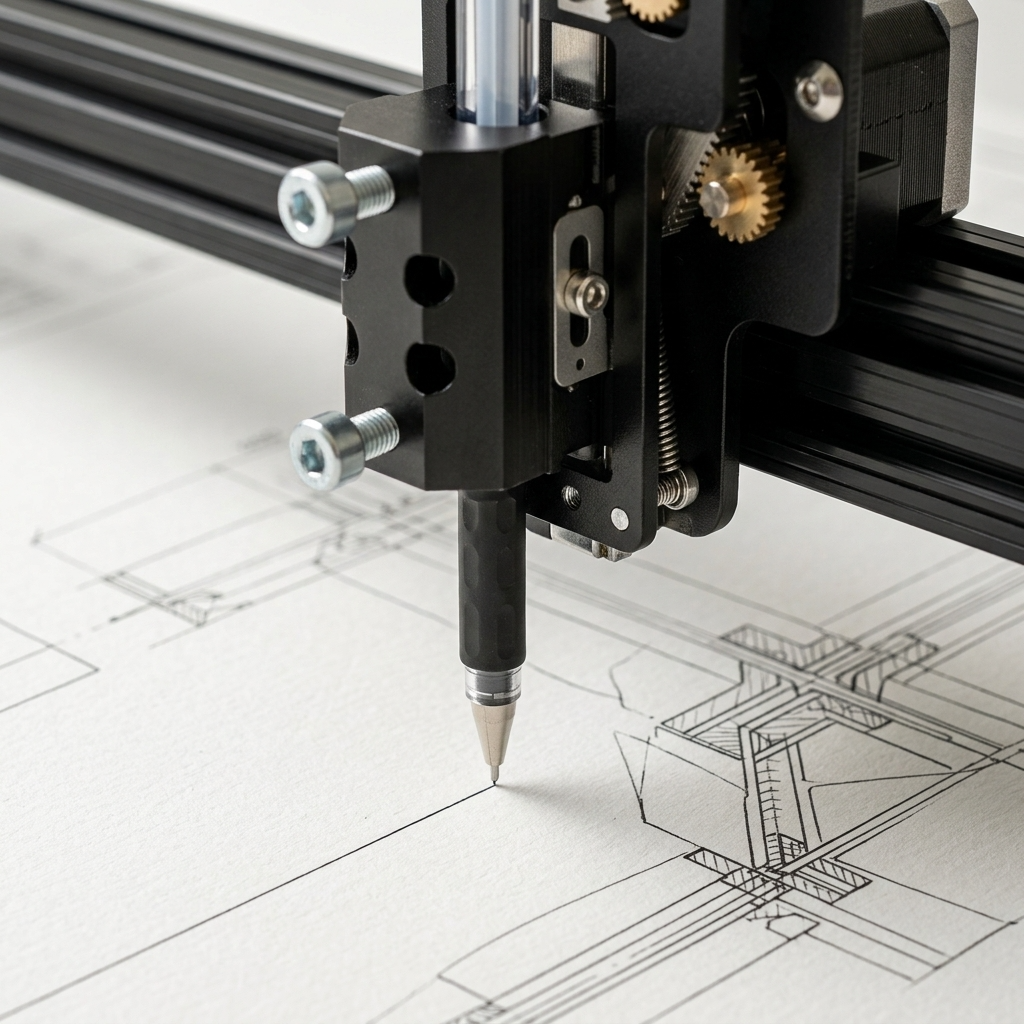

Diseñado para cumplir con estrictas normativas industriales, el UUNA TEK 3.0 cuenta con un motor paso a paso en el eje Z con un mecanismo de cremallera y piñón de accionamiento directo, que ofrece una precisión de posicionamiento repetible de hasta ±0,02 mm. Combinado con un portaplumas adaptativo de doble amortiguación y resorte, y un tensor de correa síncrona ajustable, traduce a la perfección planos CAD complejos y dimensiones estructurales intrincadas de troquelado en líneas vectoriales nítidas y de alta fidelidad sin ningún desplazamiento de línea, incluso en materiales microdeformados o irregulares.
2. Área de trabajo masiva de 2 metros sin costuras
Elimine las limitaciones físicas y los errores de escala de los plotters de escritorio tradicionales A3/A0. Ofreciendo amplias y continuas áreas de trabajo desde 2x1.25M hasta 2x2M (y personalizables hasta 4x2M), permite a arquitectos, urbanistas y diseñadores de empaques imprimir dibujos estructurales a escala 1:1 y grandes diseños en cartón corrugado en una sola pasada continua, eliminando por completo la necesidad de tediosos cortes y pegados manuales.
3. Fiabilidad de grado industrial "Construido como un tanque"
Forjado para entornos comerciales rigurosos y de alta frecuencia, el chasis combina un marco de acero al carbono Q235 y aleación de aluminio de alta resistencia con una base de vidrio templado de 8 mm ultraestable en modelos más grandes para eliminar completamente la resonancia mecánica. Equipado con un sistema profesional de gestión de cables con cadena portacables diseñado para soportar hasta 15 millones de dobleces, esta máquina está construida para soportar demandas de producción incesantes los 7 días de la semana en institutos de dibujo y talleres de prototipado muy activos.
4. Integración de flujo de trabajo llave en mano sin ensamblaje
Minimice el tiempo de inactividad operativo con un sistema 100 % preensamblado y calibrado en fábrica que llega seguro en caja y listo para usar directamente desde la caja. Con un diseño de gran altura que admite grosores de material de hasta 40 mm (ideal para tableros de partículas pesados, paneles de espuma y piezas estructurales), se integra perfectamente en su configuración actual. La conectividad dual mediante WiFi y tarjeta SD permite un trazado inalámbrico o completamente independiente y asincrónico, manteniendo las estaciones de trabajo principales de su equipo completamente libres.
5. Optimización de velocidad de cuatro niveles con operación silenciosa (<60dB)
Impulsado por una placa GRBL y motores paso a paso de alto torque, el sistema ofrece 4 perfiles mecánicos optimizados, incluyendo un Modo de Alta Velocidad Rápida (hasta 20,000 mm/min) para verificación rápida y un Modo dedicado de Curvas/Dibujo (12,000 mm/min) que modera la aceleración para mantener una precisión geométrica impecable en líneas de plegado y arcos ajustados. Construido con rieles silenciosos de aluminio fundido a medida y cremalleras de plástico de ingeniería autolubricante, mantiene el ruido operativo por debajo de 60dB, integrándose perfectamente en estudios arquitectónicos silenciosos sin interrumpir la concentración profesional.
6. Compatibilidad perfecta entre plataformas y con software industrial
Totalmente compatible con Windows y macOS, el plotter interpreta de forma nativa el G-Code universal y los protocolos de puerto serie Uart. Se integra perfectamente con herramientas avanzadas de ingeniería y vectoriales como Inkscape, UGS y LightBurn, aceptando formatos estándar de la industria como DXF, SVG y PDF. Tus equipos de diseño e ingeniería pueden exportar directamente desde sus flujos de trabajo CAD preferidos sin alterar sus hábitos actuales de exportación de archivos.
UUNA TEK 3.0 (Large Format) – Technical Specifications
🧱 Frame & Structure
| Frame Materials | Q235 carbon steel + aluminum alloy (Oxidized and polished premium surfaces) |
| Structure | Industrial-grade rigid frame, preassembled all-in-one design (No installation required) |
| Motion System | Direct-drive Z-axis rack and pinion, cast aluminum silent rails, CNC-customized high-precision sliders, and synchronous belt tensioner |

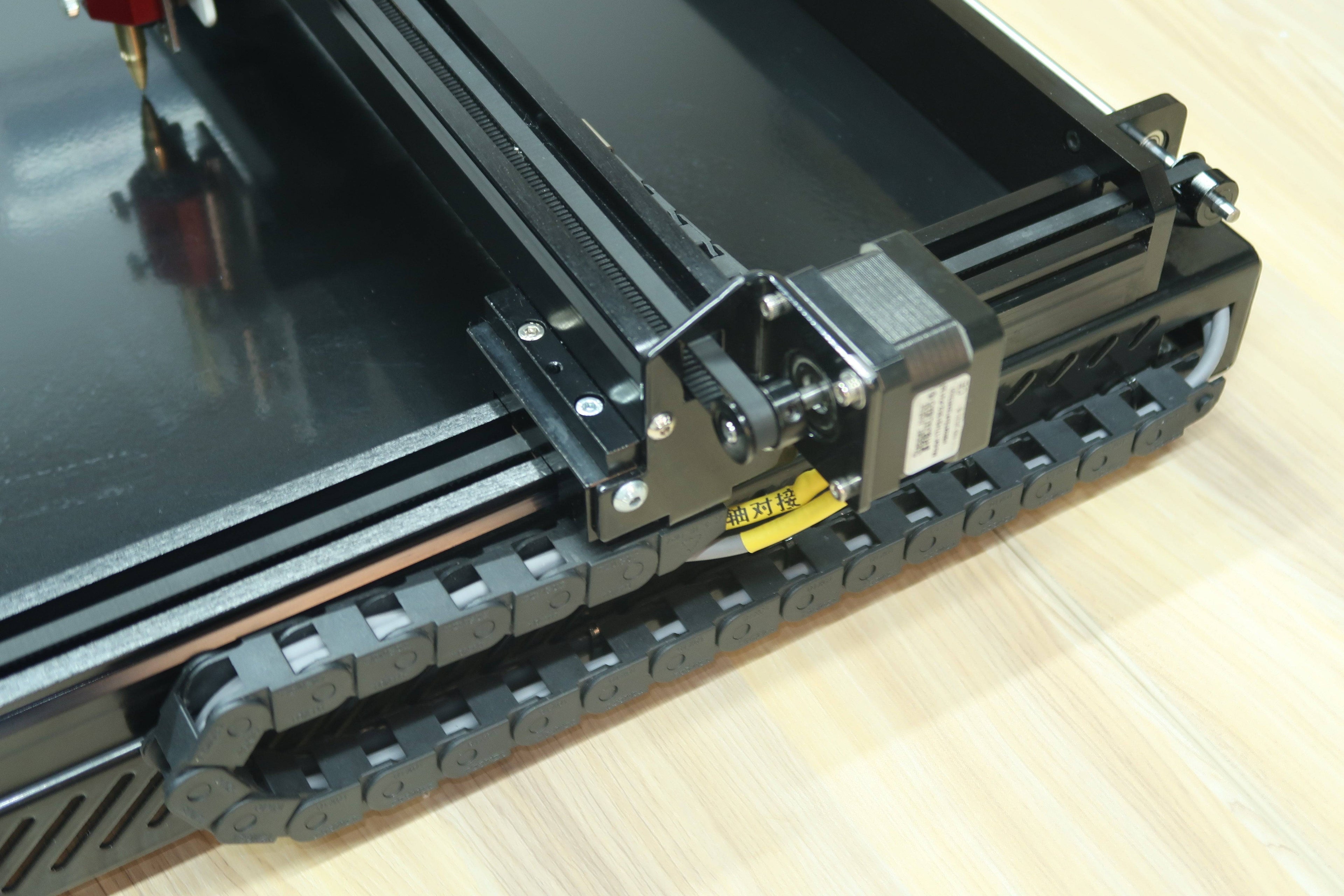

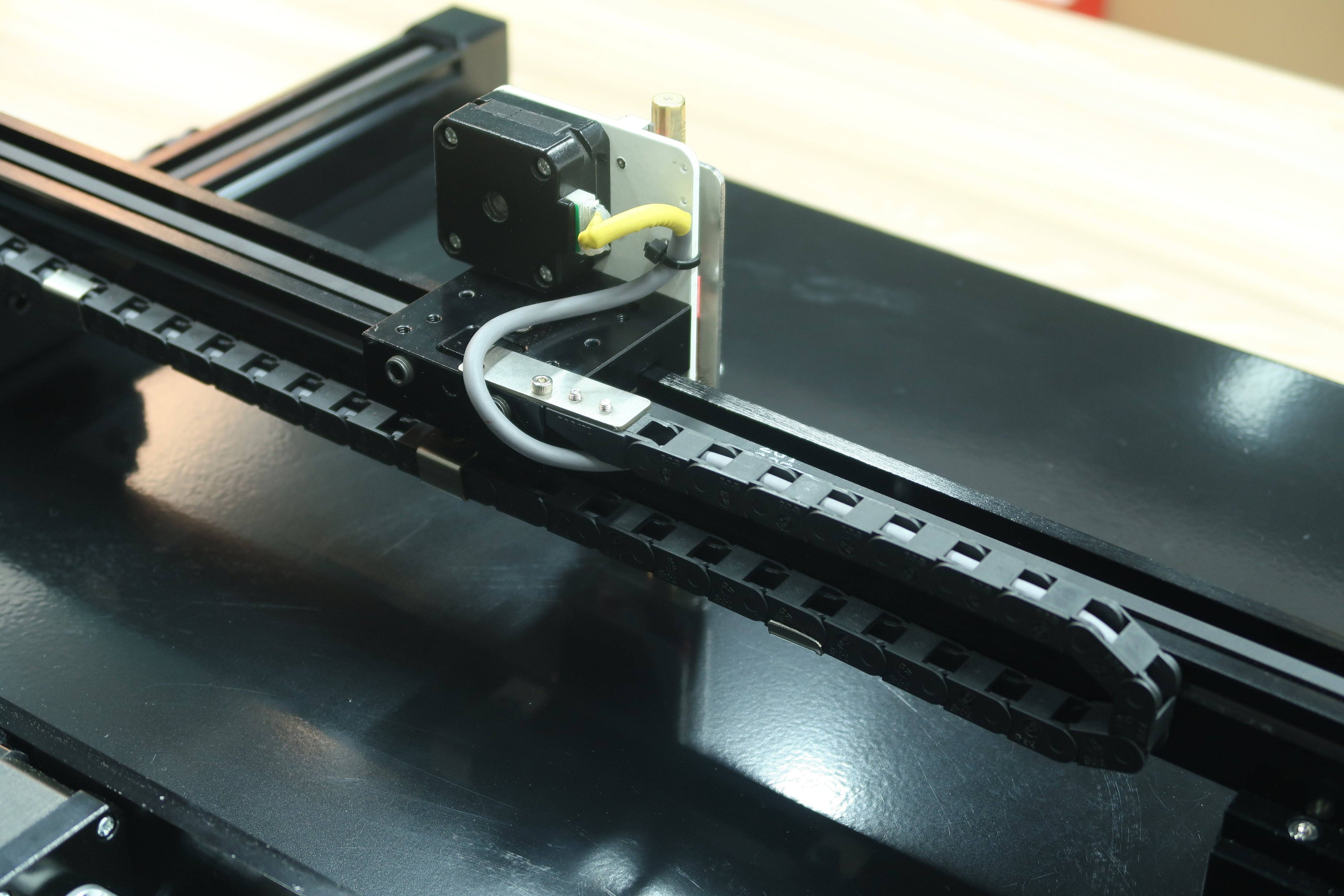

| Cable Management | Heavy-duty drag chain routing (withstands up to 15 million bends) |
| Acoustic Level | Low noise, less than 60dB (Equipped with replaceable self-lubricating engineering plastic racks) |
🧠 Control System
| Motherboard | GRBL-Board |
| G-code Support | Yes (Serial port UART protocol) |

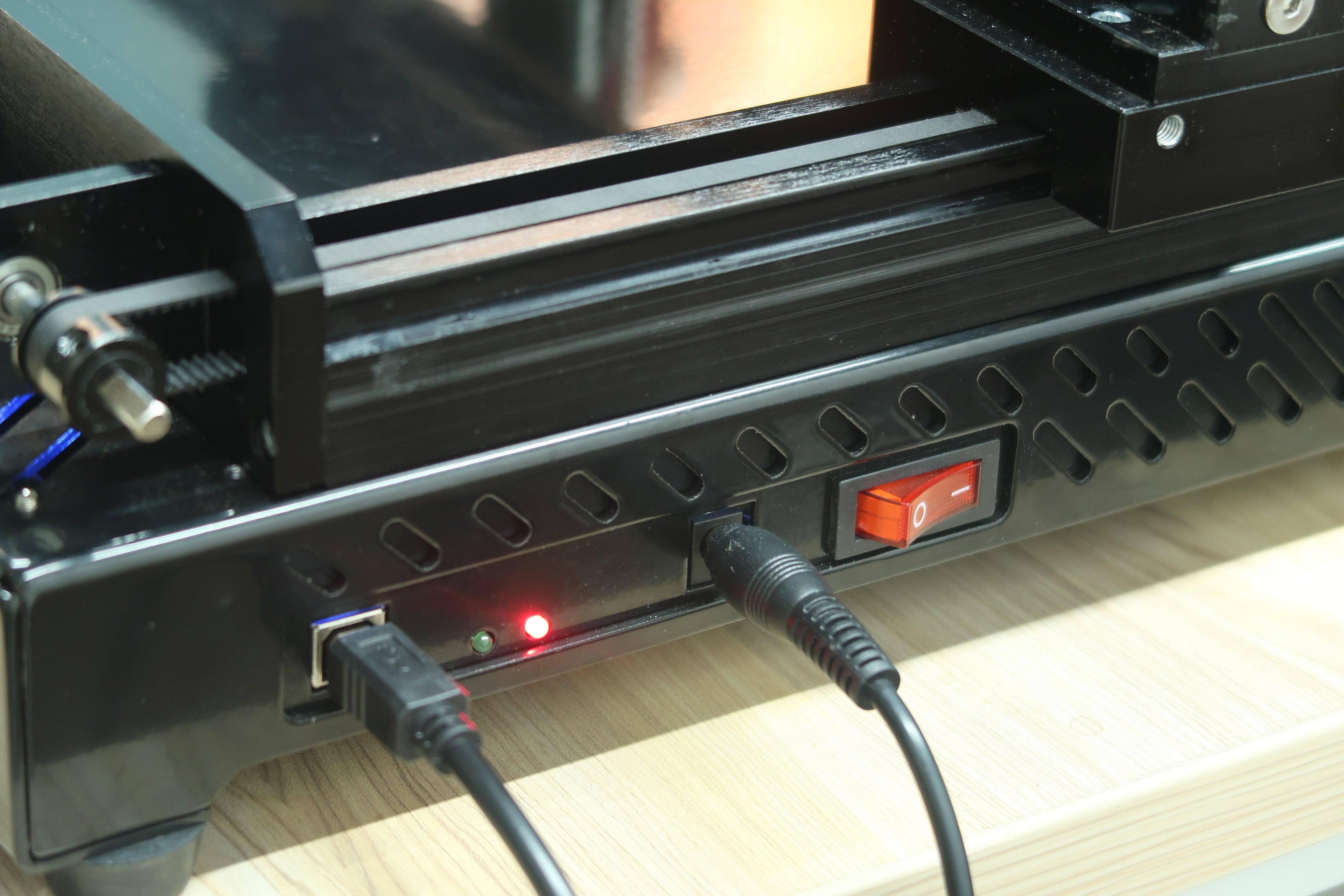

| Connectivity | USB Cable + WiFi Module Option + SD Memory Card (Supports offline standalone mode) |
⚡ Electrical Specifications
| Rated Voltage | DC 12V – DC 24V |
| Power Adapter Input | AC 110V – AC 230V |
| Power Adapter Output | DC 12V (12V 3A / 24V 2A) |
| Rated Power | 20W |
🎯 Precision & Performance
| Large Format Accuracy | ±0.1 mm |
| Pen Angle Flexibility | 0° – 90° adjustable support |
| Pen Holder Compatibility | Dual-buffer pen holder, supports any technical pen tool within 17.5mm width |
| Max Material Thickness | 30 mm (up to 40 mm with factory modification) |
📐 Industrial Working Area
| 2X1.25M Format Area | 2000 × 1250 mm (78.7 × 49.2 inch) |
| 2X2M Format Area | 2000 × 2000 mm (78.7 × 78.7 inch) |
| Custom Oversized Formats | Customizable up to 4000 × 2000 mm (4X2M) |
📦 Packaging & Shipping
| Logistics Protection | Shipped securely in professional, heavy-duty industrial protective wooden crate packaging to prevent mechanical misalignment during transit. |
🚀 Kinematic Speed Profiles
| Operation Profile | Max Moving Speed (mm/min) | Max Acceleration (mm/s²) |
|---|---|---|
| 1. High-Speed Mode (Drafting Verification) | X: 20000 | Y: 20000 | Z: 20000 | X: 6000 | Y: 2000 | Z: 4000 |
| 2. Standard Mode (Default Production) | X: 15000 | Y: 15000 | Z: 8000 | X: 2000 | Y: 2000 | Z: 2000 |
| 3. Drawing Mode (High Arc/Diecut Accuracy) | X: 12000 | Y: 12000 | Z: 12000 | X: 500 | Y: 500 | Z: 2000 |
| 4. Silence Mode (Acoustic Sensitive Space) | X: 10000 | Y: 10000 | Z: 8000 | X: 1000 | Y: 1000 | Z: 1000 |
💻 Software & Formats
| Recommended Software | UUNA TEK 3.0 Custom Software (Supports free font inputs & geometric deformations) |
| Industrial Software Compatibility | Inkscape, UGS (Universal Gcode Sender), LightBurn, LaserGRBL |
| Vector & Graphic Inputs | SVG, DXF, PDF, JPG, PNG, BMP |
| OS Environment | Windows and macOS Fully Supported |
⚙️ Motor System
| X Axis | 42 stepper motor |
| Y Axis | 42 / 57 high-torque stepper motor |
| Z Axis | 42 stepper motor |
| Environmental Limits | Operating Temperature Range: -20°C to 55°C ; Customizable limit switches supported |
🧱 Base Plate Material & Structural Substrate

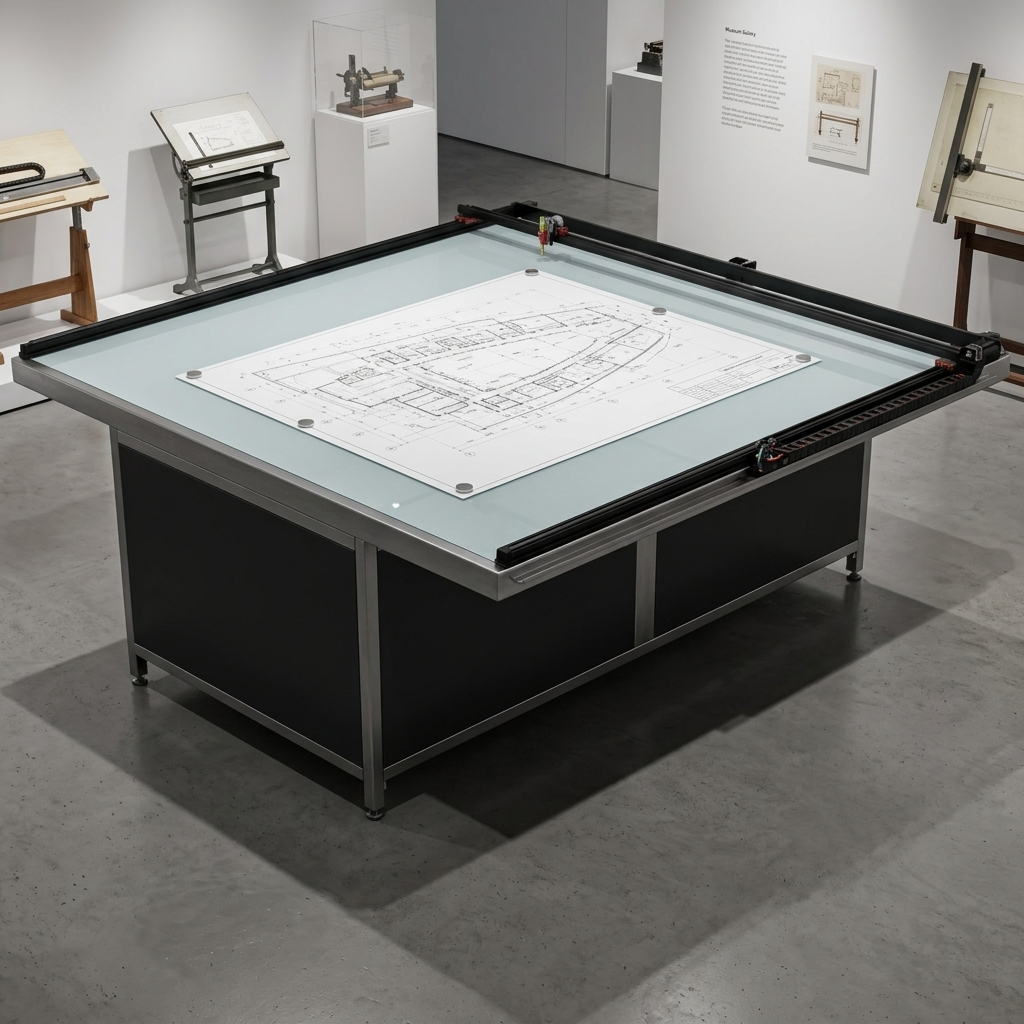

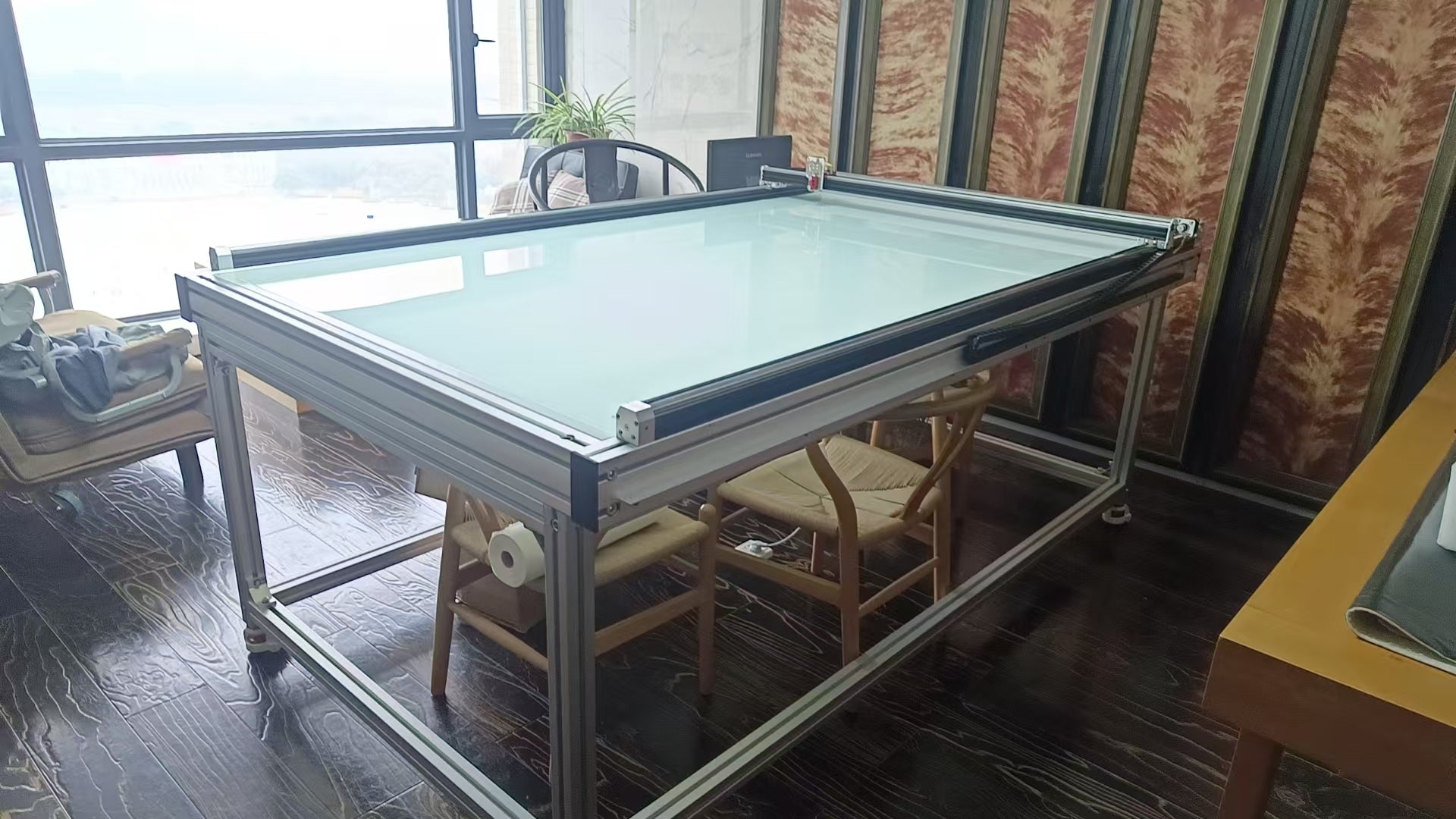

| • Heavy Industrial Large Formats (2X1.25M, 2X2M, and above): Upgraded to an ultra-stable, heavy-duty 8mm tempered glass base plate by default to eliminate mechanical deflection and ensure perfect zero-gap alignment across the massive working area. |
📦 Standard Commercial Package Inclusions
|
UUNA TEK 3.0 Industrial Pen Plotter Machine × 1 Accessory Kit × 1 (Includes: 1X power adapter set, 1X professional data cable, 1X acrylic auxiliary regulator calibration board) |
Preguntas frecuentes
1. ¿Puede esto reemplazar a las impresoras CAD para dibujos arquitectónicos?
Sí. Se utiliza ampliamente como una herramienta de salida basada en vectores para dibujos CAD (flujo de trabajo SVG/DXF).
Sin embargo, no “imprime como una impresora de inyección de tinta”, sino que crea dibujo físico de líneas, que muchos arquitectos prefieren para presentaciones, tableros conceptuales y exposiciones.
2. ¿La precisión es suficiente para dibujos técnicos y planos de ingeniería?
Sí. Soporta hasta ±0,02 mm de precisión de posicionamiento repetido (rango A3–A2).
Esto es suficiente para:
- trabajos de línea arquitectónicos
- dibujo mecánico
- diagramas esquemáticos
- reproducción de obras de arte de precisión
3. ¿Puede manejar dibujos arquitectónicos de gran formato (A1 / A0)?
Sí. Soporta:
- A3 / A2 / A1 / A0
- tamaños personalizados de hasta 4×2 m
Esto es especialmente útil para:
- planos de obras
- paneles de exposiciones
- grandes gráficos para presentaciones
4. ¿Es compatible con AutoCAD, Rhino, Illustrator o Revit?
Indirectamente sí. Funciona mediante formatos vectoriales exportados:
- SVG (recomendado)
- DXF (mediante conversión)
- PDF (basado en vectores)
Flujo de trabajo típico:
Software CAD → exportar SVG/DXF → software de plotter → dibujar
5. ¿Cuánto tiempo tarda un dibujo completo A1 o A0?
Depende de la complejidad:
- dibujo lineal simple: 30–90 min
- plano arquitectónico detallado: 2–8 horas
- obra de arte muy densa: más de 10 horas
Los usuarios de Reddit suelen mencionar que es más lento que las impresoras pero valorado por su resultado estético.
6. ¿Admite presión del lápiz o diferentes grosores de línea?
Sí, indirectamente:
- soporta múltiples tamaños de bolígrafo
- altura ajustable del eje Z (control de ángulo de 0 a 90°)
- la presión es mecánica (no simulación digital de presión)
La variación de línea depende de:
- tipo de bolígrafo
- configuraciones de velocidad
- múltiples pasadas
7. ¿Es estable para trabajos largos de dibujo técnico?
Sí. Diseñado para largas ejecuciones con:
- rieles de grado industrial
- sistema de cremallera y piñón antideslizante
- protección con cadena portacables
- motores térmicamente estables
Muchos usuarios realizan trabajos de trazado de varias horas o durante la noche.
8. ¿Puede funcionar sin una computadora?
Sí.
Soporta:
- Modo sin conexión con tarjeta SD
- Envío de archivos por WiFi (módulo opcional)
Esto se menciona frecuentemente en Reddit como una ventaja clave para entornos de taller.
9. ¿Qué tan difícil es la configuración y calibración?
En comparación con los plotters DIY:
- totalmente preensamblados (no se requiere montaje mecánico)
- calibración básica necesaria (altura del bolígrafo, origen, alineación del material)
La mayoría de los usuarios reportan:
- primera configuración: 30–60 minutos
- curva de aprendizaje: 1–3 días
10. ¿Vale la pena para arquitectos o ingenieros en comparación con los servicios de impresión?
Consenso típico en Reddit:
- ✔ vale la pena para trabajo de diseño iterativo
- ✔ excelente para presentaciones físicas y producción de portafolios
- ✔ útil para estudios, laboratorios y oficinas creativas
- ✘ no es un reemplazo para impresión masiva o flujos de trabajo de envío de PDF
